天然气业务已在东北兴起，随之而来的天然气贸易中常人出现一些问题，本人就因计量误差而引起的结算争端，为这些供用双方提供一点解决问题的方案，但愿能被采纳。

随着辽宁省“煤改气”项目投产的逐渐增加，由于天然气流量计量误差导致的问题逐年增多，出现贸易结算矛盾和争议，导致本来和谐的供气单位和用气单位产生矛盾，出现结算困难的问题。

气体罗茨流量计是一种用于精确计量流经封闭管道气体流量的仪器，基于容积式测量原理，它适用于测量天然气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体的流量，尤其在天然气贸易计量交接过程中得到了广泛应用。

一、气体罗茨流量计主要特点

第一、精确度高，计量精度不受压力和流量变化的影响，使用寿命长。第二、流量计前后不需要直管段，大大节约安装空间，适合安装在环境狭窄的场合。第三、配置RS-485 通信接口和专用信号集中配备器，可通过GPRS/CDMA、Internet、电话网络组成远程数据采集及监控系统，便于数据的集中采集及实时管理。第四、流量计防爆等级应为ExiaIICT4，防尘等级应为IP65。

二、气体罗茨流量计工作原理

气体罗茨流量计是一种容积式流量仪表，当气体通过流量计时，气体在流量计入口和出口之间产生压差，作用在与高精密同步齿轮连接在一起的罗茨轮上，促使罗茨轮旋转。当罗茨轮旋转时，罗茨轮与壳体内壁和压盖之间形成密闭空间。周期性的进气和排气，罗茨轮的旋转经磁耦合器传递给机械计数器，从而累积流经计量腔的体积量来实现计量的目的。

三、气体罗茨流量计性能指标

罗茨流量计专用名称是腰轮流量计，流量计执行 JB/T 7385-1994《气体腰轮流量计》行业标准、JJG 633-2005《气体容积式流量计》检定规程。

精度等级：

1.0 级 20%Qmax~ Qmax ±1.0%；Qmin~ 20%Qmax ±2.0%

1.5 级 20%Qmax~ Qmax ±1.5%；Qmin~ 20%Qmax ±3.0%

Qmax：流量计流量范围最大值（m3/h）；Qmin：流量计流量范围最小值（m3/h）

四、罗茨流量计的安装

对新施工或维修后的天然气管路，安装流量计前必须对管路进行认真的吹扫，除去管路中的焊渣、铁锈、泥土等杂物，否则有可能导致流量计不能正常工作或计量不准等问题出现。

气体罗茨流量计建议采用垂直安装方式，气体从流量计上方进入流量计，气体由上向下流动，这种垂直流量计安装方式有助于转子对污垢的自清洁能力。

五、罗茨流量计的选型

罗茨流量计最小流量一般是最大流量的1/100。我们日常结算中都是采用标准状态气量进行结算，选择流量计时一定要考虑既能满足最大用气量时不超过流量计上线值，同时在最小流量时，也不低于选定流量计的最小值。我们在天然气计量中经常出现无法选择一块流量计既能满足最大值还能满足最小值的流量计的现象；有的用户投产初期用气量非常小，投产1-2 年后，用气量巨增。对于这样的天然气用户建议选择两块并联的流量计，其中一块满足低负荷时用气量的计量，另一块流量计满足高负荷时用气量的计量。

六、罗茨流量计选型实例

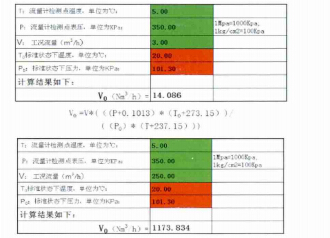

根据气态方程为：V0=V•(P/P0)•(T0/T)，利用EXCEL 电子表格编制完成根据工况流量来计算标准状态流量和根据标准状态流量选择工况流量的计算软件。

实例，某企业选择一块LLQ(Z)-100A 的流量，流量范围：3-250（Nm3/h），天然气压力为35kPa（表压）,管道天然气温度为

5℃，计算这块流量计标准状态的最大流量和最小流量计值。

C9=(((C4+C7)*(C6+273.15))/((C7)*(C3+273.15)))*C5计算结果：该流量计可以满足标准状态气体流量范围：

14.08~1173.83（Nm3/h）

虽然供气方的流量计是双方贸易交接的流量计，但建议用气方根据自己的实际情况，也应该安装一块自己的流量计，对供气方的流量计进行监督，发现问题后及时同供气方进行沟通。供气方同用气方一旦出现对计量交接的流量计产生怀疑时，应将流量计送到有鉴定资质机构进行鉴定，并由鉴定单位出具鉴定报告。

天然气流量计的选择关系到双方的利益，流量计的选用一定要引起供气双方的重视，最好在流量计初期选型时就由双方协商确定生产厂家、技术参数等，为日后的天然气贸易结算奠定良好的基础。
