随着质量流量计的发展，更新换代速度很快，Porter质量流量计凭借着自身的优点逐渐取代了以前的Tyland质量流量计，成 为了 146i新…代机当中的质量流量计。本文针对Porter质量流量计存在的故障问题，并对其进行了详细的分析，希望对同行们起到一定 的借鉴意义。

1.引言

现在的146i新一代机使用的质量流量计由原来的Tyland型号，变 成了 Porter型号。相比于Tyland质量流量计，Porter质量流量计的控制线 圈、产生磁力都比较大,因此更方便实现流量的稳定控制。此外维修起来 也比较方便些，本文对Porter质量流量计存在的故障问题进行了检 査，并对其进行了维修和校准。

2.Porter质量流量计存在的故障现象

利用146i校准仪器进行校准时，反映仪器读数很高。因此使用另外 的146i先进性校准，然后再用存在故障的146i进行通气复测，我们发现 该146i的输出值要比正常的高3倍多。

3.Porter质量流量计出现的故障判断

出现上述问题的原因主要有两种：①lOOmL/min的流量计输出超过 f正常值的3倍;②丨OL/min质量流量计输出要比正常值低3倍。在进行 故障检查时，需要另外的146i进行参比，更加方面故障的检查。

4.Porter质量流量计的故障处理

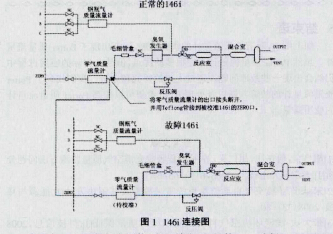

将两台146i放在一起，拧开146i中的零气质量流量计出口处的气 管接头，同时连接l/4Teflmi管，另一头连接存在故障的146i零气入口。 然后将111零气输出口和好的〗46i零气入口相连，如图1。

将两台丨46i进行加电预热。仪器稳定后，好的】46i选择A 口，ZERO 流量选择l0000mL。存在故障的146i随便选择一口，ZERO流量选择500，1000,2000 直到9500，每次选择流量时，需要使仪器稳定，然后再对故障和正常146i流量指示存在的差别进行观察。发现故障146i的 流量超过正常值的3倍。因此我们可以将故障点归结为零气质量流量计 上。

将零气质量流量计接头两侧拆掉。进气口接头上带有过滤功能的金 属网，拆开始存在很多灰尘，所以可能是灰尘堵住了流量调节孔。因此需 要将灰尘清理，此时将零气流量设为最大，此时调节阀开口最大，再吹扫，如图2。

完成吹扫后，装好再通电测试。清理后流量一般会有较大改善,但是 阀体深处存在灰尘,很难清理干净，因此还是存在流量变化。"丨以通过调粮 电路上的跨点电位器和零点进行修整,Porter•流量计电位器位置如图3。

ZERO电位器主要是为了对低流量进行调整，MS是为了对高流量进 行调整。图3右侧的三芯插头是流量控制阀的控制线,其中红线为正极， 黑线为负极，还有一条黑线是屏蔽。测量红线可以对电路板的控制功能 进行测量。测量时,可以用万用表的黑表笔和仪器壳外部的金属相连，将 红表笔和控制线插头处的红线相连。在146i的OPERATION菜单当中选 择一口，同时选择ZERO,把零气流量的大小设置为最小，此时万用表中 电压读数大约为4V。将流量值设为最大值时，电压值上升为6.5V左右= 因此，流量控制大电压值的变化范围应该是4〜6V之间。如果电压值的大 小随着设定的流量值的改变而发生改变,那么电路板的控制部分就不存 在问题。

接下来我们需要对电位器进行调整。调整之前，我们需要先和正 146i进行流量计的对比。和之前的方法一样,先把正常的146i流量计出 口和Teflon管相连,然后再将Teflon管口连接故障146i零气入口。此时 不能把两个流量计进行简单的连接,必须要把流量计放在仪器的实际位 置处进行测量。这主要是因为流量计前后所加的器件与实际使用的时出 现的结果存在很大的差异。在完成管线之间的连接之后，需要在故障 146i 的 Service 菜单当中选择 Zero Flowmeter Calibration 选项，然后从 5% 开始对正常的146i以及存在故障的146i逐个畸形流量的检査，并对比 两者之间的差异。若没个流量档上测量到的差值都保持在5%之内，那就只需要进行流量校准工作，而不必再进行电位器的调整工作。但是，如果 测量误差的范围大小超过了 5%，那此时单纯的依靠校准工作很难完成 校准，因此需要对电位器进行一'定的调整。在Zero Flowmeter Calibration 菜单当中进行流量检查工作时,必须注意每档完成检查工作之后，需要 按照主菜单键推出，不能按回车键进行确认，避免把参数调乱。

在确定对电位进行调整时候，需要按照从低到高的顺序开始调整。 在Zero Flowmeter Calibration菜单当中选择5%档,再慢慢改变Zero的电 位大小，确保故障的146i和正常的146i的读数是一样的。这个过程需要 反复的重复几次，确保故障流量计在高端以及低端的流量读数大小和正 常的146i的读数是一致的。

在完成上述的调整工作之后，需要从lOOOmL/min开始对比检查正 常流量计和故障流量计之间的读数差异，按照2000mUmin、3000mL/min… 的顺序进行检查，直到9000mL/min为止。若差异范围可以保持在5%之 内就比较好了。若之前并未做好流量校准，则校准参数需要维持在出厂 值。按照出厂值调整，流量计的性能一般会比较好，因此调整电位之后， 线性不会受到很大的影响，只需要高低两点可以吻合，其它位置上的点 基本都可以吻合。

在完成了电位器的调整工作之后，需要用胶固定电位器的调整螺 丝，防止振动清苦杨对电位器产生影响。在进行固定时，选择了几种不同 的胶，但是最后选择了牙膏。牙膏不但可以起到固定的效果，同时还很方 便清除。即使我们不了解牙膏的成分，也不知道是否导电，但是都不重 要,牙膏是一种比较理想的固定剂。

5.结束语

综上所示，随着质量流量计的快速发展，逐渐出现了 Porter质量流量 计。虽然Porter质量流量计存在很多的优点，但是在实际的应用过程中 仍然会出现一些故障问题。通过上述的研究和分析，我们找到了 Porter 质量流量计的故障判断以及处理方法，希望可以提高Porter质量流量计 的使用质量。
