本文以某地下储气库顶目为背景介绍了靶式流量计在计量系统设计中的一般设计方法,包括仪表选型以及计量系统设计中靶 式流量计的典型配置等。最后给出了靶式流量计在设计中选型应该注意的问题。

引言

靶式流量计于六十年代幵始应用于工业流量测量,主要用于 解决高粘度,低雷诺数流体的流量测量。它除了适用于一般的气体、 液体以及一般的蒸汽的流量测量以外,还适用于浆液介质、悬浮颗 粒介质、易结晶凝结介质、脏污沉淀介质、腐蚀性介质以及高粘度介 质。诸如重油、沥清、矿浆、焦油、淬火油、有机酸、非导电流体等等, 同时还具有一定的抗脉动流的能力。在石油化工界得到了广泛应 用。本文将简单介绍靶式流量计的原理和特点,并初步探讨靶式流 量计在设计中的选型等。

1.靶式流量计简介

靶式流量计是进行高粘度、低雷诺数流体流量测量的一种通 用性较强的新型流量测量仪表。靶式流量计与其他流量计相比较, 更具独特的优点：结构简单,安装维护方便,价格低廉,在检测过程 中不易堵塞和堆积脏污物。和节流装置相比较,可省去导压管、冷凝 器、集气器、沉降器、隔离器及喷吹系统等,减少了运行维护量。靶式 流量变送器用实际介质标定时’精度可达1 ’具有灵敏度高’测量范 围宽等特点。

2.靶式流量计测量原理

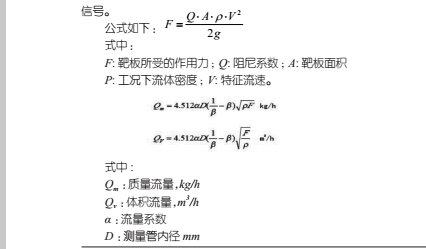

介质流动时,流动质点沖击在靶上,靶的受力作用在靶杆上,使 之产生微小的位移（2〜3mm ),靶的受力经不绣钢杆传递给压敏电 阻应变片,经应变片电桥把力转換成与流速的平方成正比关系的电

靶板的受力经不锈钢靶杆传递给压敏电阻应变片，再经应变片 电阻构成的惠斯登电桥把力转換成与流速平方成正比的电信号，通 过将传感器输出电压△ U进行处理，可计算出流量。

3.靶式流量计在设计中的选型参考

首先要了解被测对象的参数，包括介质组分，流量范围（最大流 量、最小流量、正常流量），工作压力，温度，黏度，管道内径，允许压 力损失量；然后通过辅助计算把被测流体流量換算为标况下标准介 质流量，再计算最大流量靶板受力卩册似及最小流量靶板受力Fmin! Fmax超过最大允许值会损坏仪表凡加小于最小允许值会造成分辨 率不足;最后根据辅助计算得到的流量范围，管道雷诺数、初选□径 及J3值，从产品说明书中技术参数表査得流量系数值，要求最小雷 诺数大于临界雷诺数。

4.应用实例

本研究以某天然气地下储气库顶目中井□注采双向计量中选 用的靶式流量计为例，浅谈靶式流量计在设计中的选型。

4.1工艺要求

注气流程：集配气站接收注采及采卤站来气，通过流量计对单 井气量进行计量，计量后通过单井管线（DN80)注入到井口。

采气流程：气井中储存高压含饱和水天然气通过单井管线 (DN80)返输至注采站，集配气站内设压力调节阀，可通过控制调 节阀的幵度调节阀后压力，调节阀后设重力分离器，分离后的天然 气经流量计计量后至注采站。

注入气气源组分：氢气0.00mol%，氮气1.97mol%，二氧化 碳0.45mol%。，硫化氢0.00mol%。，氧硫化碳21.21mol%，甲硫醇 0.01mol%，乙硫醇 0.01mo%，甲烷 97.55mo%，乙烷 0.03mol% 采出气需脱水处理，处理后与注入气组分相同。

4.2几种流量计的选型参考

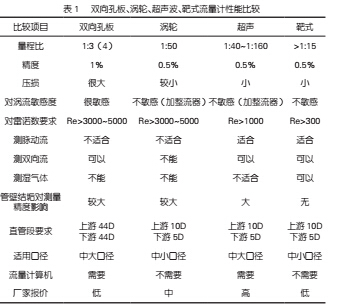

从表1可以看出，超声波流量计和靶式流量计是比较好的选 择，但因采出的天然气高压且含饱和水，应注意以下几点：

超声波流量计在小□径时精度很低。易受气泡、结垢、泵 及其它声源混入的超声杂音干扰、影响测量精度。

安装要求高，直管段要求严格，否则离散性差，测量精度 低，安装的不确定性，会给流量测量帯来较大误差。测量管道因结垢，会严重影响测量准确度，帯来显著的测量误差，甚至在严重时仪 表无流量显示。

(3 )介质含水时，影响信号的发射接收，测量数值波动大，甚 比靶式流量计价格高太多。

综上所述，地下储气库顶目中井□注采双向计量中选用靶式流 量计是性价比最高的流量计。

5.结语

本文对气体流量计量仪表进行了简要介绍和对比，通过地下储 气库顶目中的运用给出了优先选用靶式流量计的原因。在工艺参数 确定后，确定流量计的选型是系统设计中重要的一个过程，合理的 配置结果不仅能保证精度，还可以使投资最优化，本文给出了详细 的系统设计过程。在流量计的选型中应注意以下几个问题：

（1）对于不同测量介质选用不同级别和形式的靶式流量计；

（2）计量回路必须考虑前后直管段和阀门安装位置；

（3）仪表选型必须满足精度要求；

（4）靶式流量计应采用水平安装。如果采用垂直安装时，介质 的流向应该为由下至上流过。
