本文通过在工程实践中的设计计算、应用，介绍一种新型的流量传感器，以满足宽量程比介质的流量检测要求。

1.导言

在各行各业应用的介质很多，固体、液体、气体(蒸汽)， 有的是作为动力，如蒸汽发电、空气输送，有的作为燃料如 煤气、天然气、油，有的作为冷却源如水等等；不管其作用 如何，必须知道其量，即流量多少，否则存在多了浪费、少 了达不到工艺要求、计量不准确，甚至存在安全隐患。

本文通过气体介质的流量检测、以一种新型的流量传感 器-一T巴均速管流量计为例，作一介绍说明。

2.特点

T巴均速管流量计其最大特点为传感器的横截面为一”T ” 型结构，如图1所示，介质严管道流动，迎着“T”型面的 件1，产生正压P1，在“T”型的背面件2产生负压P2，两 个负压端口连接形成负压室（件号3)。随着介质的流动负压 取源端口处于负压状态，则产生的压差AP=P1-P2就大。两 个负压口为对称布置，安装时即时发生倾斜，其负压的平均 值几乎不变，即压差不变。

T巴均速管流量计其第二特点为抗扭矩。由于传感器的 横截面为一” T”型结构相比于圆形、菱形结构而言，多了 一个“T”型的尾部支撑，则抗扭矩；同时由于多了一个尾 部，就起到倒流作用，则对介质而言其压力损失就小，即节 能，这是第三个特点。

T巴均速管流量计的传感器正压端贯穿于整个传感器 (垂直于管壁)，即正压取压端是一条口子，延续到管壁， 是“线”不是一个点，则正压端可作为该介质的压力用，不 用再在管道开孔测压力了；同时由于多了一个尾部，则可以 再传感器的端部预埋一温度传感器来检测温度（如件号4)， 也不用再在管道开孔测温度了；通过一个T巴均速管流量计 的传感器可同时满足流量、温度、压力的检测。及第四个特 点是减少安装工作量。

3.应用举例

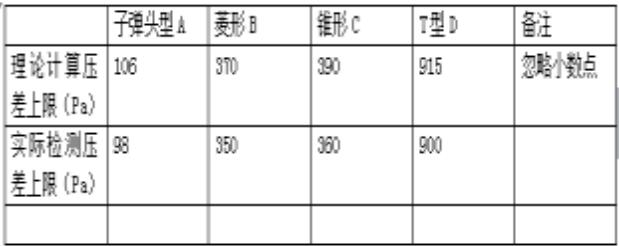

介质：高炉煤气，流量：50000Nm3/h，压力：10KPa，温度：180°C，管径：DN1000。收集了几种巴类流量计，进 行计算并根据现场实际应用校正，各传感器产生的压差如下 (为避免产生不必要的麻烦，我们隐去其产品名称，均以形 状符号代替，各位仪表工程师可根据以上工艺条件进行换算考察

理论计算是选型的基础，从差压比较看，都须选择微差 压变送器，但微差压变送器本身精度而言，差压越小，其精 度越低，D几乎是微差压变送器的本身精度，而其他就低得 多多了；对于每一条介质管道的设计，即考虑本期工程的应 用，同时兼顾后期工程的应用，尽量避免重复投资，以节约。 流量F^VAP (AP^25 Pa)。对于单一用途的介质管道， 其流量范围为流量上限的30%〜95%，当流量为50%时，A类 产品则不能检测流量了；当流量为30%时，A、B、C类产品 则几乎都不能检测流量了（实际应用要考虑差变的实际精 度）；D类则可以。当一条管路同时兼顾几期的应用使命时， 其流量波动范围更大，而A、B、C类产品几乎都不能满足检 测要求，而D产品还可以检测。从这方面看，A、B、C类产 品本身不能检测流量了，更无法探讨其流量检测系统的精度， 况且D产品压差大精度本身就高。

4.结论

对于每一个出厂产品而言，合格就是好产品，应用到具 体工程上，就要看其是否适合此环境、工艺条件，适合才是 用于该工程的好产品。对于本文的主题流量计选择，除了考 虑安全、价格因素外，还要考虑其产生的压差，压差决定了 仪表的流量范围，这是节能的重要依据，特别是对计量介质 更重要，不能因为压差而丢失计量的依据。
