涡街流量计不同流速及流量限制问题的研究

与孔板相比，涡街流量计在固有原理、结构、安装维护、运行费用和能耗等方面，有很大的优势，是目前气体和低粘度液体的最佳选择之一。但是涡街流量计在某些方面具有技术难点需要克服。本文主要探讨在小流量低流速和大流量高流速的情况下，涡街流量计检测时的一些限制问题，提出了一些解决方案及实施效果。

0.引言

流量计是指示被测流量和在选定时间间隔内流体总量的仪表。流量计的种类类别非常多，利用的测量原理也各不相同，有力学原理、热学原理、电学原理及光学原理等。当前 , 在气体及低粘度液体流量计选型中 , 由于孔板流量计有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件，标准化程度高，可不必进行实流标定等优点，被广泛使用。

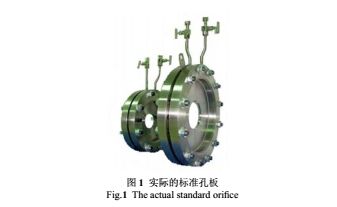

孔板流量计属于差压式流量计，流体流过管体内的节流装置，在节流装置周围产生收缩，利用压力差来测量流体流速。孔板流量计的节流装置为孔板，即中央开有圆孔的金属板，其结构如图 1 所示。安装时将孔板垂直放置在管道中，测取孔板前后两端的压力差，用传感器把感知的压力差转换为电压量，然后与压差计相连，即构成孔板流量计。由于孔板流量计是通过产生压力损失进行流量检测，所以压力损失较大，通常高达 10 ～ 20kpa。由于孔板流量计的流量系数与雷诺系数有关，它的测量范围比较窄，量程范围一般为 3:1 ～ 4:1且孔板流量计在实际应用中，由于安装复杂，整个压力传递路径中易受到泄漏、冷凝壶及下游导压管位置偏差、孔板同心度、垂直度等众多因素的影响，实际精确度难以确定。

因此，为了解决孔板流量计在测量时存在的诸多问题，涡街流量计应运而生。

1.涡街流量计的优缺点

涡街流量计在诸多应用方面都优于传统的孔板流量计。比如，孔板流量计 1 个测量回路静密封点为 20 个左右。相比而言，涡街流量计的静密封点只有 3 个，不容易泄漏 ，它不受流体温度、压力还有密度等影响，流量系数长期不变。

但是涡街流量计在使用的时候，也存在一些问题。1）由于涡街流量计的原始信号为频率信号，致使涡街流量计实际为一种数字式仪表。它只要能正常工作，精度一定有保证。但是一旦不能正常工作，产生的测量误差将非常大，甚至连流量的变化趋势都不能指示，彻底不能工作。

2）漩涡升力与流量的平方呈正比、与流体的密度呈正比。因此，流量减小时，涡街信号以 2 阶关系急剧减弱，而气体的涡街信号远低于液体。在用于气体流量检测时，因低密度、低流速导致涡街信号微弱，极易湮没在干扰之中，流量计无法正确识别出漩涡，致使测量失败。

3）由于涡街流量计传感器必须敏感检测小流量时微小的涡街升力，直接限制了传感器的结构。

针对以上一些问题，下面将做部分探讨。

2.涡街流量计工作原理与结构

2.1 涡街流量计的工作原理

在日常生活中经常能看到涡街现象，比如风中的旗帜，由于旗杆产生的涡街而摆动，风越大，旗帜摆动越快－－摆动频率与风速呈正比。还有桥墩、烟囱、高楼的设计均需考虑涡街的破坏力。

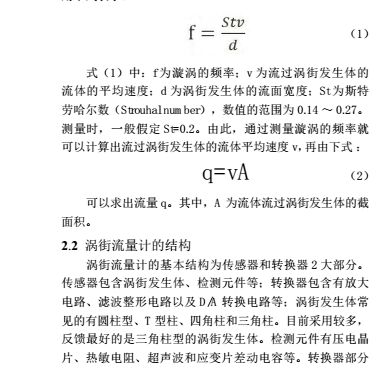

涡街流量计就是参考日常生活中涡街现象的原理，在管道中插入合适大小和形状的柱体（即涡街发生体）。当流体流过时，在涡街发生体后两侧产生交替排列的漩涡，这种漩涡被称为卡门漩涡。漩涡的频率与流量呈正比。可用下式表示：

基本都智能化了，把微处理器芯片都安装其中。涡街流量可直接在管道上安装、互换性强、体积小、长期运行精度高，可适用于大多数液体、蒸汽和气体的测量。

3.小流量、低流速测量的限制问题

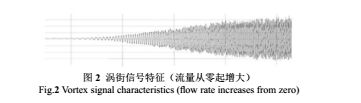

基于涡街流量计的原理，流量信号的强度与流量的平方成正比，即流速降低时，涡街信号将以平方关系急剧下降。图 2 显示流量由零增大时，涡街信号的波形记录。在相同条件之下，1m/s 流速的气体产生的漩涡力仅是 5m/s 流速时的 1/25。为保证小流量的检测，必须具备极高的漩涡振动检测灵敏度，将流量信号放大数千倍，由此导致涡街流量计对于蒸汽管道的振动极为敏感，无流量时指示的实际为振动干扰信号，这是涡街流量计在实际应用中最大的问题。

涡街流量计的检测部件利用压电晶片来检测漩涡的频率 f，由此得到电压信号。此电压信号需要经过放大电路和触发装置，将漩涡频率最终变成仪器所能显示的脉冲信号。此脉冲信号再次送入转换仪表装置换算成可显示的被测流量。其中，放大器的放大倍数 A 和触发器的门限电压均可以进行调整。如图 3 所示。

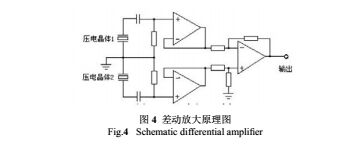

2 块压电晶体相反的流量信号相加后增强。于是，大大降低了机械振动信号的干扰。

4.大流量、高流速测量的限制问题

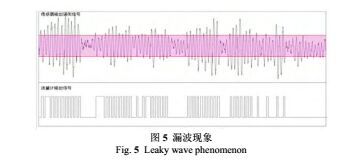

通常认为，管道里的蒸汽流速不会超过 60m/s，在选择流量计时，量程达到 60m/s 就已足够，而采用在线实时频谱分析时发现：�80 及其以下的管线，经常出现高于 80m/ s 的高流速，其中有近一半的出现超过 100m/s 的高流速，更有甚者，流速高达 180m/s。一般的涡街流量计在流速过高时，因剧烈的漏波现象，出现难以估算的误差，所以也难于判断超高流速的大小。如图 5 所示，漏波现象使流量偏小 44.3%。针对这一现象，采用频谱分析＋动态滤波，改善信号波动，消除“漏波”现象。

信号可以从时域分析，也可以从频域分析。时域的信号图像，是以时间轴为横轴；频域的信号图像，是以频率值作为横轴。信号的时域分析主要侧重于信号的直观印象，例如信号的周期，信号在某一时间点的幅值等。信号的频域分析，是采用傅里叶变换，将 X（t）变换成 X（f）[4]。具体的变换方法在这里不再赘述。信号的频谱图表明了信号在不同频率分量成分的大小，比时域图像提供更具体更丰富的频域图像。在 PicoScope 示波器中，可以利用其频谱分析的功能来观察信号的频谱。

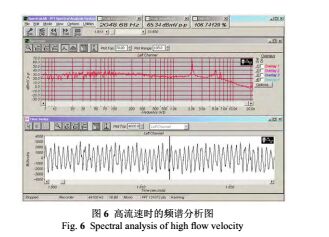

信号的滤波处理通常是信号处理中常用的方法。信号的滤波主要是获得自己想要的信号，并且过滤掉不符合实验要求的信号。通常有低通、高通、带通、带阻这几种方式。实际应用中，通常是设计滤波电路对电路进行滤波。在测试测量中，往往需要的是滤掉信号中的杂波。尽可能排除影响因素，通过对传感器原始信号直接进行实时频谱分析，得出超高流速时的流量值。如图 6 所示。

5.结束语

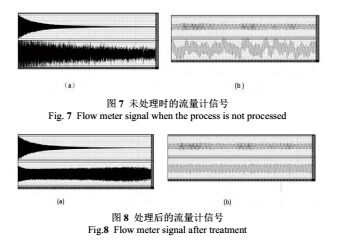

由于涡街流量计容易与数字电子设备配套使用，所以是一种比较先进、理想的测量仪器。漩涡升力与流量的平方呈正比、与流体的密度呈正比。因此，当小流量、低流速或大流量、高流速的时候，对涡街流量计提出了比较高的要求。针对这个问题，本文做了相应的探讨。为了使涡街流量计尽可能测量低流速、小流量，必须提高信噪比，采用差动压电传感器和差动放大电路，尽量提高有效流量信号的幅值而降低机械振动干扰信号的幅值。针对高流速、大流量产生漏波现象的问题，采用频谱分析和动态滤波的方法，尽量减少漏波现象。图 7 为未处理时流量计输出的传感器信号和放大器输出信号。图 7（a）上部为传感器输出的原始信号，下部为放大器输出信号；图 7（b）为展开的视图。图 8 为处理后流量计输出的传感器信号和放大器输出信号。图 8（a）上部为传感器输出的原始信号，下部为放大器输出信号；图 8（b）为展开的视图。
