在规定的环境条件下，用临界流喷嘴气体流量标准装置对被 检流量计进测量，并记录流量计的仪表系数，取平均值作为测量结果， 以供参考。

1.概述

1.1评定依据

1059. 1 -2012《测量不确定度评定与表示》

1.2测量环境条件

温度：（5〜45) X、相对湿度：15%〜95%、大气压力：（70〜 106)kPa。

1. 3计量标准

临界流喷嘴气体流量标准装置，Urei = 0. 25% (k = 2)

1. 4测量方法

在规定的环境条件下，用临界流喷嘴气体流量标准装置对被 检流量计进行测量。选取两个流量点作为测量点，顺序进行。每个 流量点重复测量6次，每次试验时间不少于120s。测量过程中记录 流量计的仪表系数，取6次仪表系数的平均值作为测量结果。

2.测量模型

根据仪表系数的计算公式得到测量模型：

中：；-第i检定点第j次检定的系数，1 /m3 ;

N-第i检定点第j次检定时测得的流量计脉冲数；

Vj -第i检定点第j次检定时标准装置测得的实际体积，m3。 根据1059. 1 - 2012《测量不确定度评定与表示》，其相对合成标准不确定度为：

3.输入量引入的标准不确定度 主要不确定度来源包括：

测量重复性引入的相对标准不确定度分量、1 (Nj)

标准装置引入的相对标准不确定度分量〜i (Vy)

3. 1测量重复性引入的相对标准不确定度分量(N)

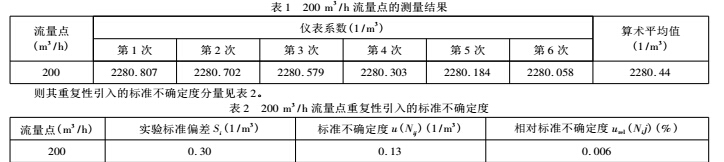

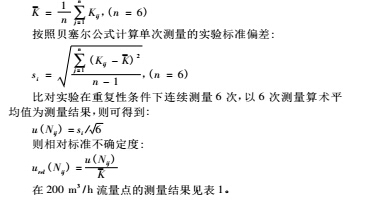

采用A类不确定度评定方法。在规定的环境条件下，用临界流 喷嘴气体流量标准装置对一台1. 0级气体涡轮流量计进行测量， 选取200 m3/h流量点重复测量6次，测量过程中记录涡轮流量计 的仪表系数，取6次仪表系数的平均值作为测量结果。测量结果的 算术平均值为：

3. 2计量标准引入的相对标准不确定度分量〜i (Vw)

采用B类不确定度评定方法。根据装置的检定证书，其扩展 不确定度为=0. 25%，=2。则其相对标准不确定度分量〜 (Vij)为：

4.标准不确定度汇总表

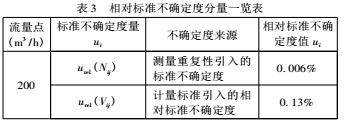

根据以上相对标准不确定度分量汇总见表3：

5.合成标准不确定度的评定

以上各项标准不确定度分量互不相关，则气体涡轮流量计在 200 m3 /h流量点仪表系数的相对合成标准不确定度为：

6.扩展不确定度的评定

取包含因子k =2，则气体涡轮流量计在200 m3/h流量点仪表 系数的相对扩展不确定度为：
