以标准表配备次级标准和核查标准，利用天然气主输气管道介质，完成对天然气流量计实流检定。

为解决内蒙古地区天然气输气管道上的高压、大 流量天然气流量计的检定难题，利用燃气公司用气大 流量高压力的便利，建设一座高标准的计量测试中心 势在必行。一期工程拟建完善的天然气流量量值传递体系和流量标准装置，测量范围（8〜3 600)m/h、 压力（0.4〜2.0) MPa的范围内对0.5级，DN50 — DN250的各种天然气流量计进行实流检定。

1.站址选择和建设规模

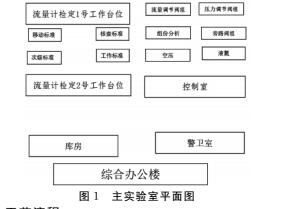

土建和主标准器及配套设备总资金投入约300万元〜1 500万元，占地面积6 000m2。主要 建筑物有管理人员工作场所楼、来气进站压力调节 和换热工作间、标准实验室、中心控制室、C N G压缩 站、地下储气井等。各级量值溯源及传递标准装置 有：音速喷嘴一级标准装置、高压气体涡轮流量计二 级标准装置、超声波流量计三级标准装置和撬装移 动式四级标准装置。主实验室建筑平面图见图1。

2.工艺流程

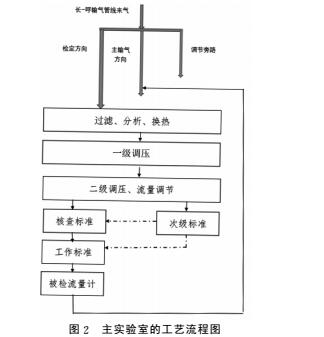

主实验室的工艺流程框图见图2。

主实验室连接在主输气管道旁通管路上。主实 验室与主输气管道分输站有若干条连接管道。其 中，DN50〜DN250 共 5 条。DN200、DN250 的 2 条 检定管线连接主输气管道进口和出口，用于检定或 校准口径较大且测量范围较宽的天然气流量仪表。 工作时，截止主输气管道输气阀门，切换至检定工作 管道，检定工作管道设有旁通管道，用于检定输气余 量控制。同理，DN50、DN80、DN100检定工作管道 连接小型用气量单位。同时，兼顾音速喷嘴对涡轮 流量计标准表的校准。检定校准过程中，通过对主输气管道高压天然气进行二级调压和换热，同时进 行稳流与整流，使检定和校准介质达到预设工作状 态。检定用气量经一级标准装置、二级标准装置、三 级标准装置、被检表测试管段后进入末端管道。经 过CPU数据采集和自动控制系统，完成被检定和 校准天然气流量计的实流检校。整个检定校准过程 共有5个不同功能的检定工艺流程，即：①一级标准 检定大量程二级工作标准流程—级标准检定小 量程二级工作标准流程；③大量程二级工作标准检 定大量程被检天然气流量计流程；④小量程二级工 作标准检定小量程被检天然气流量计流程；⑤一级 标准检定小量程被检天然气流量计流程。

当一级标准装置工作时，被检定或校准的天然 气流量计总是安装在一级标准的上游。

3.  3级高压气体流量标准装置量值传递模式

3. 1 —级音速喷嘴高压气体流量标准装置

一级音速喷嘴高压气体流量标准装置由5只 0. 2级音速喷嘴并联组成测量范围为（6〜2 500) m3/h，以校准方式对二级标准、三级标准、四级标准量值传递。

3.2二级涡轮流量计气体流量标准装置

二级涡轮流量计气体流量标准装置采用并联流 量计组模式。根据测量范围不同配置检定校准管 路。其中，小口径二级涡轮流量计气体流量标准装 置由4台DN50的涡轮流量计组成，（10〜750)m3/ h,设置DN50(65)、DN80(100)等被检表工作台位。 可开展公称口径小于DN100、准确度为0.5级及以 下的各种规格型号的天然气流量计检定和校准。大 口径二级涡轮流量计气体流量标准装置由4台0.2 级DN100涡轮流量计组成，流量范围为（50〜

2000)m3/h,有 DN125 (150)、DN200(252)等 4 个 工作台位。可开展公称口径<DN250、准确度为0.5 级及以下的各种规格型号的天然气流量计检定和校 准。

二级涡轮流量计气体流量标准装置的测量不确 定度˂0.25% ,(k=2)。

4.三级超声波流量计气体流量标准装置

三级超声波气体流量标准装置用于对各个二级 涡轮流量计气体流量标准装置的量值进行核查，以便确保二级涡轮流量计气体流量标准装置量值的准 确和可靠。各三级超声波流量计气体流量标准装置 分别与二级涡轮流量计气体流量标准装置相串联。 与大、小口径的二级涡轮流量计气体流量标准装置 相应，有大、小口径两套三级超声波气体流量标准装 置。小口径流量计二级涡轮流量计气体流量标准装 置的三级超声波气体流量标准装置为1台DN100 的超声流量计，其流量范围为（20〜800)m3/h。大 口径流量计二级涡轮流量计气体流量标准装置的三 级超声波气体流量标准装置为4台与对应口径工作 表串联安装的超声流量计，其中DN100的4台，其 流量程范围为（45〜2 000)m3/h。核查标准为0.5 级超声流量计。

5.移动标准（可选）略

上述工艺流程配备气体组份分析系统，惰性气 体清扫系统，自动控制系统等可完成天然气流量计 实流检定。
