对家用燃气灶具测试中流量计使用位置的探讨

家用燃气灶具的热负荷精度检验中，湿式气体流量计作为检验设备，其设备精度、安放位置对检验结果都有一定的影响。所以在检验方法中有必要探讨在检测过程中流量计的使用。

引言

热负荷用于衡量家用燃气灶具的加热能力大小,是家用燃气灶具使用性能的关键性指标。所以,国家对家用燃气灶具的热负荷准确度进行了明确规定,要求其实测折算热负荷与额定热负荷的偏差不超过±10%。因此,有必要对家用燃气灶具的热负荷准确度检测方法展开研究,从而更好的进行相关检测工作的开展。

1.对家用燃气灶具热负荷准确度检测的目的

在现实生活中,家用燃气灶具使用时加热状况的好坏对烹饪过程的影响很大,热负荷过大不利于烹饪之需要,易造成能源的浪费;热负荷过小,在烹饪时将会有热量不足之缺点,造成所烹饪的食物营养流失,味道、色泽不佳,炊事时间长,同样将造成能源浪费。所以,为了使消费者选择合适的家用燃气灶具,国家出台了相关标准进行灶具热负荷准确度的控制。而只有准确进行灶具热负荷的测量,生产企业才能给出合适的参数供消费者参考选择,监管部门也能由此判定产品是否合格。因此,在家用燃气灶具热负荷准确度检测方面,还要使用科学统一的检测方法实现精确检测。

2.对家用燃气灶具热负荷准确度进行检测的方法

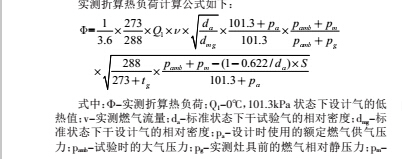

GB16410-2007《家用燃气灶具》标准中5.2.2条款强制性规定,灶具的热负a荷应满足每个燃烧器的实测折算热负荷与额定热负荷的偏差应在±10%以内，试验过程中设备主要为压力计、流量计、秒表、温度计、气相色谱分析仪等。按 GB16410-2007 中 6.7 要求连接测试设备，在点燃灶具前使灶具前面的燃气通路处于最大通气状态，在单个燃烧器点燃 15min 以上后用气体流量计测定燃气流量流量计指针应走一周以上的整圈数，且测定时间应大于 1min，重复测定两次，读数误差小于 2%，取两次流量的平均值。

3. 热负荷准确度检测时的影响因素

4 .流量计位置对热负荷精度测量过程的影响

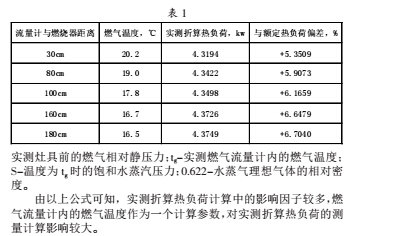

在同一气源参数、大气压力、供气压力条件下，对一台燃气灶具中额定热负荷为 4.1kW 的燃烧器进行热负荷精度的测试，测试时调节湿式气体流量计与燃烧器中心位置距离，记录相关数据，得到结果如表 1 所示。

由以上数据可知，湿式流量计与燃烧器距离分别在 30cm 与180cm 处测得的热负荷精度绝对值相差超过 1%，随着流量计与燃烧器距离的增加，燃气温度逐渐减小，实测折算热负荷逐渐加大，且均趋向稳定。这主要是由于流量计与燃烧器距离逐渐加大，燃烧器燃烧释放的热量对流量计的加热效应减小，燃气温度受到的外界影响降低，实测折算热负荷的计算值逐渐稳定。

5.结束语

家用燃气灶具的热负荷测试中影响因素较多，气体流量计位置的选择将间接影响燃气温度的测定，进而影响热负荷精度的准确计算，因此在家用燃气灶具测试过程中固定气体流量计的位置并与燃烧器保持一定距离有利于对测试结果的准确性和复现性的提高。
