SGQ标准孔板流量核查系统在天然气流量计量上的应用

本文介绍了标准孔板流量核查系统的工作原理、安装和参数设置要求、系统功能及其在天然气计量上的应用情况,阐明标准孔板流量核查系统在天然气计量上的应用的可行性。

近年来，川西气田广泛采用标准孔板差压式流量计进行天然气流量计量，约占气田流量计量仪表的70%以上，主要用于井口计量、商贸计量和采输交接计量。目前孔板差压式流量计量程比可达10：1，基本能满足天然气生产和销售的需要。

为加强计量仪表的监督管理，确保差压式流量计在检定周检内有效运行，2011年西南油气分公司引进了四川蜀谷生产的SGQ孔板流量核查系统，对在线使用的差压式流量计和其他流量计进行核查比对，确保了计量仪表的计量质量，维护了企业和用户的利益，取得了良好的经济效果。

1 .工作原理

天然气流经节流装置时，流束在孔板处形成局部收缩，从而使流速增加，静压力降低，在孔板前后产生静压力差（差压），气流的流速越大，孔板前后产生的差压也越大，通过SGQ一体化孔板差压式流量校查仪对所测压力、差压、温度的积算，从而可测得标准参比条件下的流量大小。其体积流量计算公式为：

式中：Q n为标况下的累积体积，m3；A S为秒体积流量，m3/s；C 为流出系数；E 为渐近速度系数；

为操作条件孔板开孔直径，mm； 为相对密度系数；为可膨胀系数； 为超压缩系数； 为流动温度系数；为孔板上游侧取压孔气流绝对静压，MPa； 为气流流经孔板时产生的差压，Pa。

2 .安装和参数设置要求

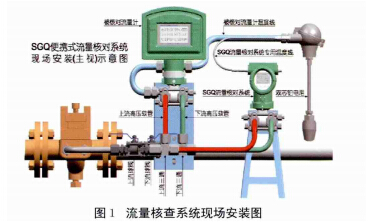

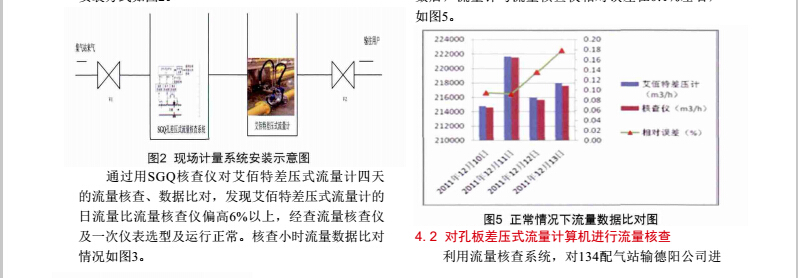

2.1 安装示意图

2.2安装要求

孔板流量核查系统与现场的标准孔板流量计的数据采集积算部份并联安装，采用相同的信号源（差压、压力和温度（以双芯铂电阻温度传感器采集相同的温度））；对速度式流量计或艾佰特均速管式差压式等其他流量计采用串联安装方式。

2.3 参数设置要求

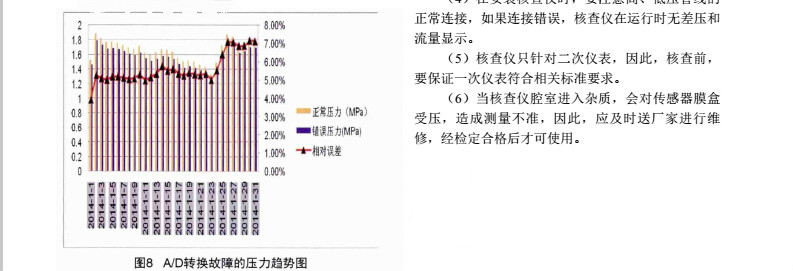

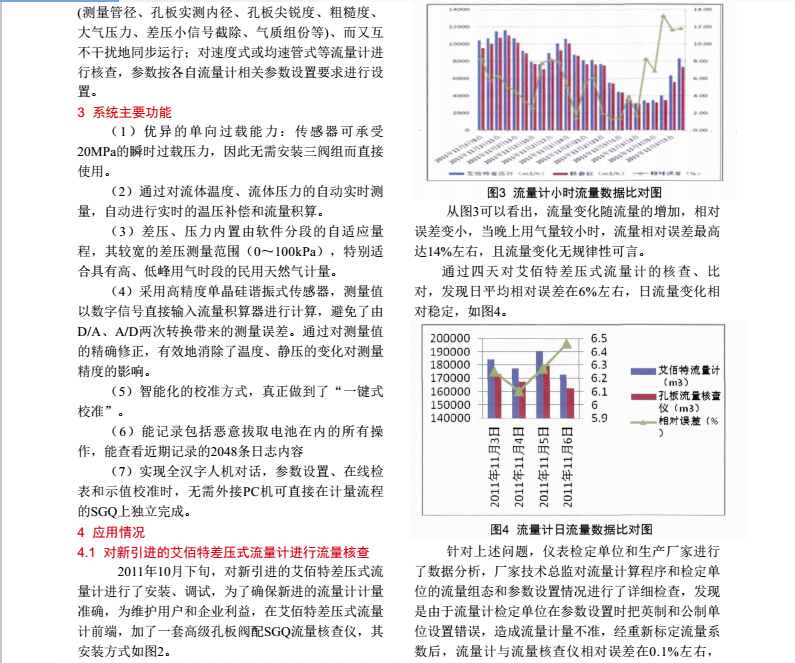

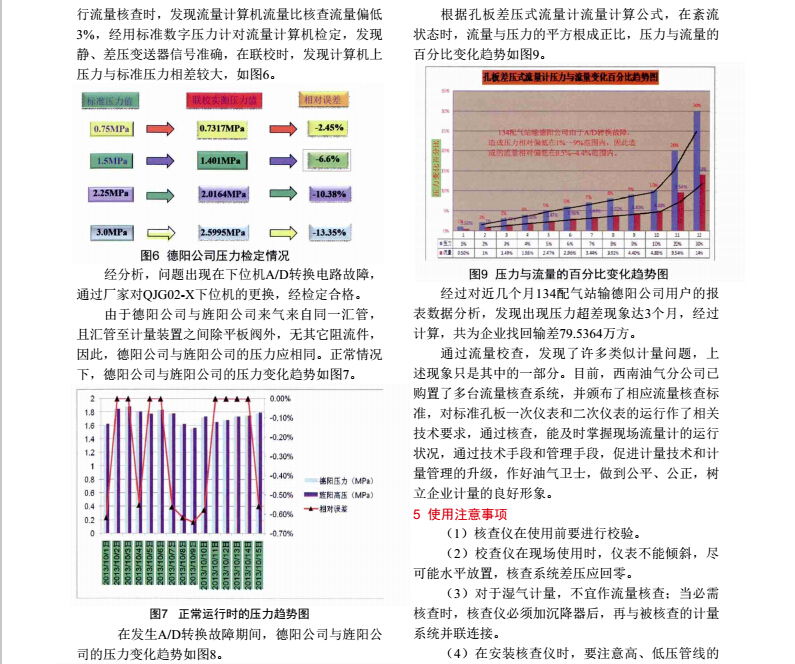

确保SGQ流量核查系统与被核对的标准孔板差压式流量计（除静、差压量程外）以相同参数输入
