浮标式氧气吸入器氧气流量计示值误差测量不确定度评定

本文根据 JJG913-2015《浮标式氧气吸入器》检定规程和 JJF 1059.1-2012《测量不确定度评定》对浮标式氧气吸入器的流量示值误差进行了不确定度评定。

1.概述

1.1测量依据：依据 JJG913-2015《浮标式氧气吸入器》检定规程。

1.2环境条件：环境温度：（20±5）℃。

1.3测量标准：1 级浮子流量计。

1.4被测对象：4.0 级流量计。

1.5测量过程： 在规定的环境条件下用直接比较法测量以氧气为传压介质，用导压管将氧气瓶与氧气吸入器检定装置相连接，把被检浮标式氧气吸入器垂直安装在检定装置输出口上并拧紧。 当系统达到各项静平衡时，根据标准流量计和被测浮标式氧气吸入器的流量计的读数，通过计算即可得到浮标式氧气吸入器流量计示值误差的测量结果。

1.6评定结果的使用：在符合上述条件下的测量结果，一般可直接使用本不确定度的评定结果。

2.建立测量模型

2．1 根据测量方法建立测量模型

a）  P=P-Ps

式中： P-氧气流量计示值误差；P-被检氧气流量计示值；Ps-标准浮子流量计示值。

2.2 传播灵敏系数

C1 ＝鄣 P/鄣P=1

C2 ＝鄣 P/鄣Ps =1

2．3 因各输入量彼此不相关，所以

2 2 2 2 2 2

传播律公式：uc （  P）=c1 u （P）＋u2 u （Ps ）＝u （P）＋u （Ps ）

3.测量不确定度来源

准不确定度 u（P）来源主要是被测量表的重复性引起，可通过连续测量得到测量列，采用 A 类方法进行评定。

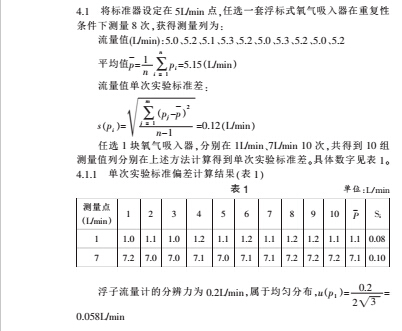

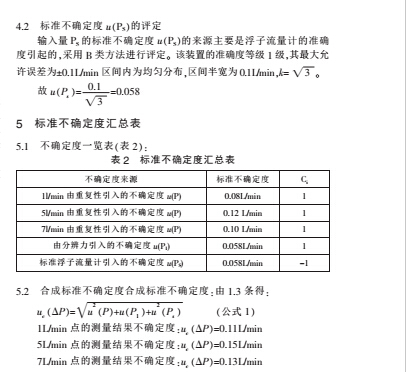

4.全部输入量的标准不确定度及相应自由度

流量值(L/min)：5.0、5.2、5.1、5.3、5.2、5.0、5.3、5.2、5.0、5.2

6.扩展不确定度的评定

取扩展因子 k=2

1L/min 点的测量结果不确定度：U（  P）＝0．22L/min

5L/min 点的测量结果不确定度：U（  P）＝0．30L/min

7L/min 点的测量结果不确定度：U（  P）＝0．26L/min

测量不确定度的报告与表示

浮标式氧气吸入器流量计示值误差测量结果的扩展不确定度为：

1L/min 点的测量结果不确定度：U（  P）＝0．22L/min，k=2

5L/min 点的测量结果不确定度：U（  P）＝0．30L/min，k=2

7L/min 点的测量结果不确定度：U（  P）＝0．26L/min，k=2

校准和测量能力

选择一台重复性很好的转子流量计，按上述评定方法评定，由重复性引入的不确定度为测量列（L/min）（表 3）。
