超声流量计远程诊断在榆济管道中的实现

时间:2018-01-10 16:34 来源:http://www.shslgs.com 点击数:

为降低高额成本,使不同厂家流量计在同一网络中同时实现远程诊断功能,采取自行网络链路架构的方式,对 榆济管道使用的两种不同厂家的超声波流量计,在同一SCADA通讯网络中进行远程诊断网络链路的构建对比与整合,实现 了不同通讯模式下的网络链路搭建,达到了不同协议输出超声流量计远程诊断功能在同一网络中共同实现的目标。

超声波流量计计量系统在天然气输送管网中应用广 泛,计量系统的正常运行直接关系到贸易交接量值的准 确性。利用超声波远程诊断系统对计量系统进行参数核査 是准确掌握计量系统运行状态的有效途径。该远程诊 断系统是天然气场站计量管理的高效解决方案,它具有提 高计量的准确度和复现性,减少在用流量计的非正常工作 时间,有效计划维护周期,节约运行成本,延长设备寿命 的功能。

1.超声流量计远程诊断的必要性

首先,超声流量计远程诊断系统在国内外的中压、中 乌、川气东送、西气东输等长输管道有了成功应用。在应 用中有效保证了天然气组分、温度、压力和超声波流量计 工作的正常运行,有效减少设备运维成本,达到降本增效 的目的m

目前榆济公司32台超声波流量计分散在1263km的管 道沿线,均未实现远程诊断功能,在4个计量工程师分段 同时进行计量系统现场诊断的情况下,花费周期也要4h 右,那么计量系统故障的发现周期同样也需要4h这样便 大大延长了问题的发现周期,降低了设备问题的处理效 率,增加了设备维保成本;同时也增大了设备故障停机风 险,从而带来不必要的计量纠纷和较坏的社会影响。如果 建立了超声流量计远程诊断系统,便可在调控中心和基层 SCADA系统终端在线访问现场超声流量计和流量机柜, 实时监控现场超声流量计运行状态,定期对增益值、信号 质量、信噪比、流速特性及声速5个基本参数进行监测, 及时发现流量计各声道探头故障、脏污影响等各类问题 采取有效的预防性措施。

2 .TCP/IP协议输出超声流量计远程诊断网络的构建

以丹尼尔流量计为例,这种流量计支持TCP/IP通讯协 议输出,因此只需增加网络延伸器,即可建立现场超声流 量计以太网端口与局域网交换机再到站控SCADA监控终端(客户端)的局域网通信链路。对调控中心、基层分处 客户端远程诊断网络链路的构建,需要依托站控系统与调 控中心之间的通信光纤,实现站控系统局域网交换机到调 控中心网络交换机的通信链路,然后对超声流量计、流量 计算机配置统一的IP网络连接,便可在调控中心/基层分 处的客户端上实现对现场流量计的远程诊断功能。

3.Modbus协议输出超声流量计远程诊断网络的构建

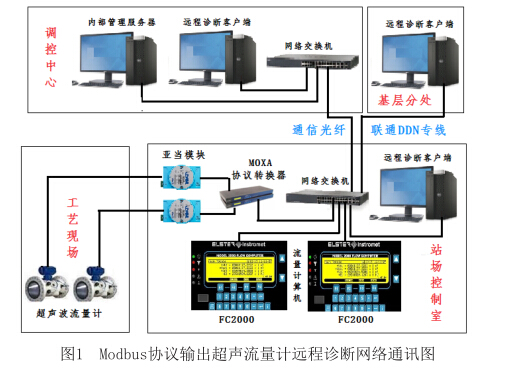

以超声流量计为例,这种流量计现场诊断输 出为Modbus通讯协议的485信号,需增加亚当模块将485 信号转换为232信号,再经过MOXA协议转换器将232信号 Modbus协议转换为TCP/IP协议输出。如此便实现了不同信 号输出协议的转换统一,利用已构建的IP协议传输链路, M0XA协议转换器、流量计算机配置统一的IP网络连 接,即可达到不同类型超声流量计在同一SCADA通讯网 络中同时进行远程诊断的目的(图1)


4.结束语

1)虽然不同厂家的超声流量计的通讯模式存在差异,但是通过增加协议转换器的方式均可实现TCP/IP通讯 协议输出,然后对协议转换器、超声流量计、流量计算机 进行统一IP配置,利用站控系统与调度中心已有的SCADA 通讯路由,即可实现远程诊断客户端的诊断功能,且该方 案具有广泛适用性。

2)通过自行改造网络通信链路的方式实现超声流量 计的远程诊断功能,一方面相对简捷实用,完全可以满足 计量工程师对现场超声流量计的在线诊断、核查需求;另 一方面经济效益相当可观,在节省了流量计厂家现场改造 近百万元开支的同时,也极大的降低了流量计的现场维护 本。
