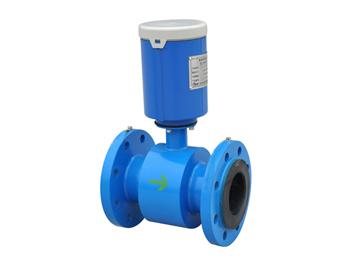

SLF电池供电电磁流量计特殊设计的传感器励磁系统和高性能锂电池供电系统，并采用了16位嵌入式微功耗处理器，具有全数字量信号处理、测量稳定、测量精度高、抗干扰能力强等特点，实现自动双向流量测量、现场瞬时流量、正反向累计总量显示、自诊断故障报警和GSM数据无线远传等功能，用户可通过强大的GSM/GPRS远程管理软件系统可实现流量计数据无线远传、存储、数据分析等功能。概述工作原理：
SLF电池供电电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或者紊流）就不会影响测量结果的。因此说电磁流量计是一中真正的体积流量计。对于制造商和用户来说，只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有分高的可靠性。SLF插入式电磁流量计安装说明 一、安装地点的选择 为了使变送路工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信号。 ⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。 ⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。 ⑷选择便于维修，活动方便的地方。 ⑸流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。二、安装要求为了你正确的测量，在选择管道上位置时应注意以下几点要求：感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
⑵介质在安装位置应该满管流动，避免不满管及气体附着在电极上。
⑶对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
⑷流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。
⑸修改管道的安装方法: 当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足: 前直管段≥5DN,后直管道≥2DN(DN为管径) 。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
| 执行标准 | JB／T 9248—1999 | ||||
| 公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||
| 最高流速 | 15m／s | ||||
| 精确度 | DNl5～DN600 | 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) | |||
| DN700—DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | ||||
| 流体电导率 | ≥5uS／cm? | ||||
| 公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
| DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊订货 | |
| 环境温度 | 传感器 | —25℃—十60℃ | |||
| 转换器及一体型 | —10℃—十60℃ | ||||
| 衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA | ||||
| 最高流体温度 | —体型 | 70℃ | |||
| 分离型 | 聚氯丁橡胶衬里 | 80℃；120℃(订货时注明) | |||
| 聚氨酯衬里 | 80℃ | ||||
| 聚四氟乙烯衬里 | 100℃；150℃(订货时注明) | ||||
| 聚全氟乙丙烯(F46) | |||||
| 加网PFA | |||||
| 信号电极和接地电极材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | ||||
| 电极刮刀机构 | DN300—DN3000 | ||||
| 连接法兰材料 | 碳钢 | ||||
| 接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||
| 进口保护法兰材料 | DN65—DNl50 | 不锈钢1Crl8Ni9Ti | |||
| DN200～DNl600 | 碳钢十不锈钢1Crl8Ni9Ti | ||||
| 外壳防护 | DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||
| 其他传感器、——体型流量计和分离型转换器 | IP65 | ||||
| 间距(分离型) | 转换器距离传感器一般不超过100m | ||||
转换器技术数据
电源 | 交流 |
<span xm |
直流 | 11—40V | |
操作键和显示 | 按键式 | 4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；3行LCD宽视角、宽温、带背光显示；第1行显示流量值；第2行显示流量单位；第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 |
磁键式 | 2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；2行LCD宽视角、宽温、带背光显示：第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。第2行：显示流量。 | |
内部积算器 | 正向总量、反向总量及差值总量。 | |
输出信号 | 单向模拟输出 | 全隔离，负载≤600D．(20mA时)；上限：0—21mA可选，每档lmA；下限：0—21mA可选，每档1mA；正、反向流量输出方式编程。 |
双向模拟输出 | 下限限制为。或<span xm | |
双向脉冲输出 | 两路输出分别对应正向和反向流量频率0～800Hz上限1—800Hz可选每档IHz；方波或选定脉宽，选定脉宽上限2．5S，每档1ms；无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。 | |
双路报警输出 | 可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选； 带隔离保护的晶体管开关输出可吸收250mA的电流耐压35V.(与脉冲输出不隔离) | |
数字通讯 |
<span xm | |
衬里的选择
衬里材料 | 主要性能 | 最高介质温度 | 适用范围 | |
<span xm | 分离型 | |||
聚四氟乙烯（<span xm | 是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 | 70℃ |
<span xm | <span xm |
聚全氟乙丙烯（<span xm | 同<span xm | 同上 | ||
聚氟合乙烯（<span xm | 适用温度上限较聚四氟乙烯低，但成本也较低。 | 80℃ | ||
聚氯丁橡胶 | <span xm |
<span xm | 水、污水、弱磨损性的泥浆矿浆。 | |
聚氨酯橡胶 | <span xm <span xm | 80℃ | 中性强磨损的矿浆、煤浆、泥浆 | |
进口保护法兰和接地法兰(或接地环)的选择
兰种类 | 适 用 范 围 |
接地法兰<span xm | 适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。 |
进口保护法兰 | 当介质有强磨损性时选用。 |
电极的选择
电极材料 | 耐蚀及耐磨性能 |
不锈钢<span xm | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
哈氏合金<span xm | 对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
哈氏合金<span xm | 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：<span xm |
钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸<span xm |
钽 | 具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐<span xm |
铂／钛合金 | 几乎能耐<span xm |
不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性的介质。 |
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 | |
流量范围：
公称通径(mm) | 可测量流量范围（m3/h） | 有效测量流量范围（m3/h） | 公称通径(mm) | 可测量流量范围（m3/h） | 有效测量流量范围（m3/h） |
10 | 0.0142～3.3912 | 0.0848～2.826 | 300 | 12.717～3052 | 76.302～2543 |
15 | 0.0318～7.6302 | 0.1908～6.3585 | 350 | 17.31～4154 | 103.86～3461 |
20 | 0.0566～13.5648 | 0.3392～11.304 | 400 | 22.61～5425 | 135.65～4521 |
25 | 0.0883～21.195 | 0.5298～17.6625 | 450 | 28.62～6867 | 171.68～5722 |
32 | 0.1447～34.7258 | 0.8682～29.9382 | 500 | 35.33～8478 | 211.95～7065 |
40 | 0.2261～54.2592 | 1.3565～45.216 | 600 | 50.87～12208 | 305.2～10173 |
50 | 0.3533～84.78 | 2.1195～70.65 | 700 | 69.24～16616 | 415.4～13847 |
65 | 0.5970～143.28 | 3.5819～119.39 | 800 | 90.44～21703 | 542.6～18086 |
80 | 0.9044～217.03 | 5.4259～180.86 | 900 | 114.46～27468 | 686.7～22890 |
100 | 1.413 ～339.12 | 8.478～282.6 | 1000 | 141.3～33912 | 847.8～28260 |
125 | 2.2079～529.87 | 13.2468～441.56 | 1200 | 203.5～48833 | 1221～40694 |
150 | 3.1793～763 | 19.0755～635.85 | 1400 | 277～66467 | 1662～55389 |
200 | 5.652～1356 | 33.912～1130.4 | 1600 | 361.8～86814 | 2171～72345 |
250 | 8.8313～2119 | 52.9875～1766 | 1800 | 457.9～109874 | 2747～91562 |
| 型号 | 说明 | |||||||||
| SLF | □ | □ | □ | □ | □ | □ | □ | □ | □ | |
| 通径 | 10-2200mm | |||||||||
| 组合 | S | 一体型 | ||||||||
| L | 分体型 | |||||||||
| 电极材料 | M | 不锈钢 | ||||||||
| T | Ti（钛） | |||||||||
| D | Ta（钽） | |||||||||
| H | 哈氏合金 | |||||||||
| P | Pt铂 | |||||||||
| W | 碳化钨 | |||||||||
| 输出方式 | 0 | 无输出 | ||||||||
| 1 | 4-20mA/1-5KHz | |||||||||
| 2 | 4-20mA | |||||||||
| 衬里材料 | X | 橡胶 | ||||||||
| F | 聚四氟乙烯 | |||||||||
| P | 聚乙烯 | |||||||||
| J | 聚氨酯橡胶 | |||||||||
| 就地显示 | 0 | 无就地显示 | ||||||||
| 1 | 就地显示 | |||||||||
| 通讯方式 | 0 | 无通讯 | ||||||||
| 1 | RS485 | |||||||||
| 2 | RS232 | |||||||||
| 3 | Mobdus | |||||||||
| 4 | Hart | |||||||||
| 接地 | 0 | 无接地环 | ||||||||
| 1 | 有接地环 | |||||||||
| 2 | 有接地电极 | |||||||||
| 上限流量 | （n） | 上限流量（量程）m3/h | ||||||||
