设计了一种用于电磁流量计传感器空管检测的模块，该模块采用电流源附加激励形式，包括精密电流源、电流控 制电路、电阻匹配模块三部分。分析了采用电流源方法相比于参数提取和电压源方法的优势，推导了精密电流源模块的输出 阻抗大小。相比于现有空管检测方法，所设计的空管检测模块可靠性更高、适用范围更广。

电磁流量计传感器的空管状态指管道未被液体充满，导致 电极部分或全部裸露于空气中，该状态下仪表示数不规则，无法 正确显示流量值。

现阶段实现对空管状态的检测，主要有增加电极、参数提取 和附加激励三种方法。增加电极的方法需对管道进行改造， 在实际使用中可行性不高；参数提取通过测量叠加于流量信号 上的微分干扰和工频干扰两种信号，实现对管道的状态判断。由 于干扰信号幅值受工况环境影响大，该方法适用范围较小；附加 激励源的方法又分为电压源和电流源两类，电压源输出阻抗小， 并联于电极回路，使仪表放大器输入阻抗减小，影响流量信号。 电流源输出阻抗高，对流量信号的影响可忽略，但电流源输出电 流值不应过大，且电流方向应可以改变以避免电极极化引起的 零点漂移问题。

为了实现对传感器空管状态更准确、可靠的报警功能，本文 提出并设计了一种电流源激励形式的电磁流量计空管检测模块。

1.电流源附加激励下传感器电极回路模型

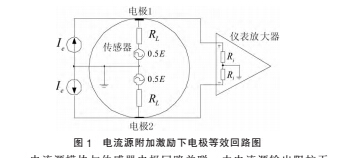

图1为电流源附加激励下的传感器电极回路模型图，E为 磁场作用下表征流速信号的感应电动势，Rl为测量电极对地等 效电阻，Ri为仪表放大器的输入电阻，le为电流源。

电流源模块与传感器电极回路并联，由电流源输出阻抗无 穷大特性可知，电流源模块不对流量信号大小产生影响。考虑实 际使用情况下，不同流体类型的流体阻抗大小不一，对于低电导 率类型流体，其流体阻抗大，为避免采样电势信号饱和，电流源 输出值应根据流体类型大小可调，且输出电流大小在微安级。另 外，为了避免电极长时间受同一方向电流影响而产生电极极化 反应，导致仪表零点漂移影响仪表精度，电流源流向需可控。

综上所述，为实现电流源附加激励形式的空管检测模块能 够准确实现空管报警功能，电流源需满足如下三点约束条件：微 弱电流值恒流、电流方向可控、电流值可控。

2.空管检测模块系统框架

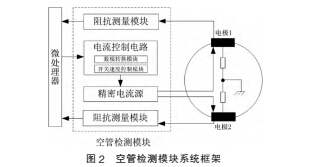

空管检测模块 图2空管检测模块系统框架 如图2所示，空管检测模块系统由精密电流源、电流控制电 路、阻抗测量模块三部分组成。其中，精密电流源输出恒定电流; 电流控制电路实现对电流源输出电流大小和方向控制； 阻抗测 量模块对电极电势进行采样与电势调整，后送入微处理器进行 空管判断。下面分别对三部分电路设计进行介绍。

2.1精密电流源电路设计

电流源并联于传感器电极回路，为了不影响流量信号采集, 电流源内阻应为高阻抗。

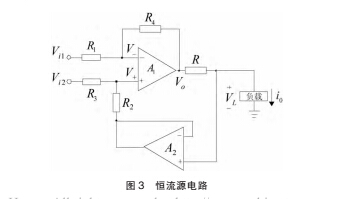

如图m为输入电压，Vl为负载端电压，i。为电流源输 出，八1、八2；为运算放大器。

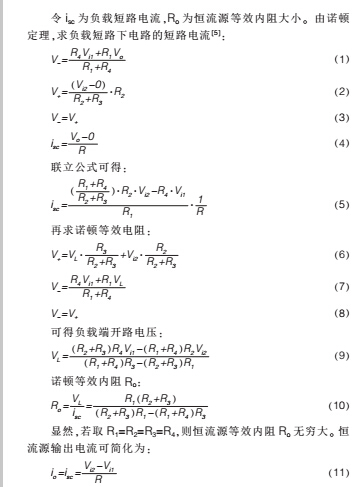

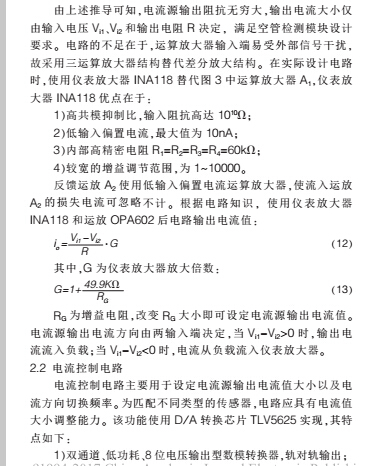

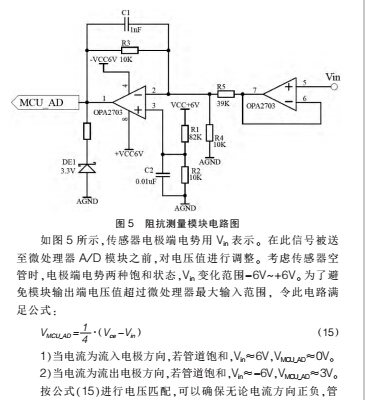

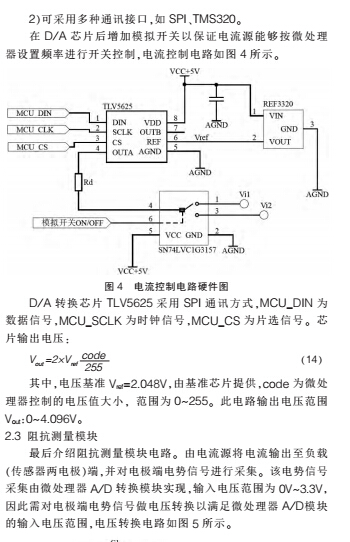

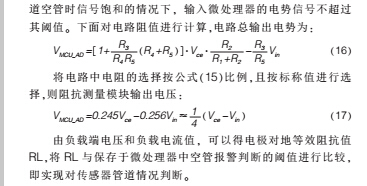

3.结束语

相比于现有方法，使用电流源形式的附加激励模块，受传器负载类型影响小，有更广的适用范围和更高的可靠性。
