容积式流量计在农业机械油耗测量中的应用

目前农业机械油耗测量特别是在农机工况试验中测试仪器单一，测试方法无法完全反映农机的各种运行工况和发动机的实际油耗量。本文在研究了容积式流量计的结构、工作原理的基础上，提出选用旋转活塞式容积流量计以测量农业机械发动机的油耗。实验结果表明，该方法操作简单，精确度较高，影响测量精度的因素大大减少，对今后研究更高精度的油耗测试仪具有重要的借鉴意义。

引言

随着农业机械的高速发展和普及,农机油耗测试是农机研制企业开展节能工作、能量平衡工作、进行农机技术改造和改进设计中必不可少的一项基础研究。然而除少数大型农业机械生产企业或专业研究单位有精度较高、设备齐全的油耗测试手段和设备外,绝大多数企业采用天平砝码称重法来进行。该方法操作复杂,容易加量过多,测量精度不高,并易受到环境湿度、柴油易挥发等因素的干扰从而产生较大的测量误差。也有部分企业采用液体涡轮流量计来采集油耗,该方法成本较低,安装方便,但由于涡轮流量计的口径普遍较小,柴油含杂质过多,在工作中常发生流量计内部油道被杂质堵塞的现象,故障率较高。针对上述问题,本文在研究容积式流量计结构和工作原理的基础上,提出一种选用旋转活塞式容积流量计安装在农业机械油路上的方法来测量农机的油耗,并搭建实验平台测试和分析该款流量计的检测精度及可靠性。

一、容积式流量计结构及分类容积式流量计又称为定排量流量计(positive displacementflowmeter)。它主要由计量本体和测量部分组成,计量本体由壳体、活动体(转子流量计的转子)组成。其中核心部件是活动体,它主要由计量本体和测量部分组成，计量本体由壳体、活动体（转子流量计的转子）组成。其中核心部件是活动体，它是测量过程中的运动部件。活动体和壳体构成的每个测量腔就是一个标准容积单元，用来测量被测流体的体积，测量部分实际上是一个转速或计数传感器，螺杆流量计上的其中一只螺杆伸出的小齿轮上嵌有磁材料，螺杆转动时传感器可以通过磁效应识别螺杆的转速，并转化为标准脉冲信号或电流信号，方便测量人员使用二次仪表显示油耗数值或被计算机采集信号并进行进一步的分析和应用。

容积式流量计种类繁多，可以根据不同的原则来分类，通常按照测量元件的结构分为转子式、刮板式、旋转活塞式、往复活塞式和膜片式等，基于旋转活塞流量计具有工作可靠、测量精度高、压力损失小的特点，且当介质粘度大于 50cp 时，粘度的变化对精度无影响，特别适用于不含固体颗粒介质的液体瞬时流量和累计流量的测量，因此本文采用由上海某公司制作的流量计传感器油耗采集设备，主要由两个旋转活塞式容积流量传感器和一个显示屏组成。

二、旋转活塞式容积流量计工作原理及安装方法

（一）流量计工作原理

如图 1（a）所示，被测液体从进口端进入流量传感器内腔，在进、出口端形成压差，迫使活塞按图中箭头所示的方向旋转。随着液体的继续流入，活塞转到如图 1（b）所示位置，形成封闭的新月形截面的容腔 V1。在差压的作用下活塞继续旋转，刚才形成的封闭的新月形截面 V1 与

出口端连通而开始排液，如图 1

（c）所示位置。当活塞旋转到如图 1（d）所示的位置时又形成另一封闭的新月形截面容腔

V2。再继续旋转则容腔 V2 与出

口端连通而开始排液，然后转子又回复到如图 1（a）所示的位置。这样，活塞每旋转一周，从进、出口端流过的液体等于容积 V1 和 V2 的总和。正常工作下，流量计内部相当于一个按键开关的作用，在有液体流入的过程中反复关断吸合，在输出端口形成连续的脉冲信号，通过检测该口的电平变化并对其计数，可知一定时间内输出的脉冲数，根据式（1）可流

过某一流量传感器的液体体积：

V=n/K（单位：ml） （1）

式中 n 为某一时间段内从流量传感器采集到的脉冲数，k 为传感器系数，具体数值由厂家提供。

（二）流量计安装方式

柴油发动机的燃油消耗量的计量采用差分测量法。由于柴油发动机有进油管和回油端，柴油发动机工作时，柴油从油箱被吸入进油管，经过油水分离器过滤后，进入供油泵然后从供油泵压出，经过精滤过滤后进入喷油嘴喷射，没有喷射的柴油经过回油管回到油箱。柴油发动机的油耗计量是进油管流过的燃料体积与回油管流过的燃油体积的差值，所以需要在进油管和回油管上各安装一个流量传感器，如图 2 所示。有部分农机的柴油发动机并无回油端或回油量极少，则可不接回油传感器。

三、 实验测试结果与分析

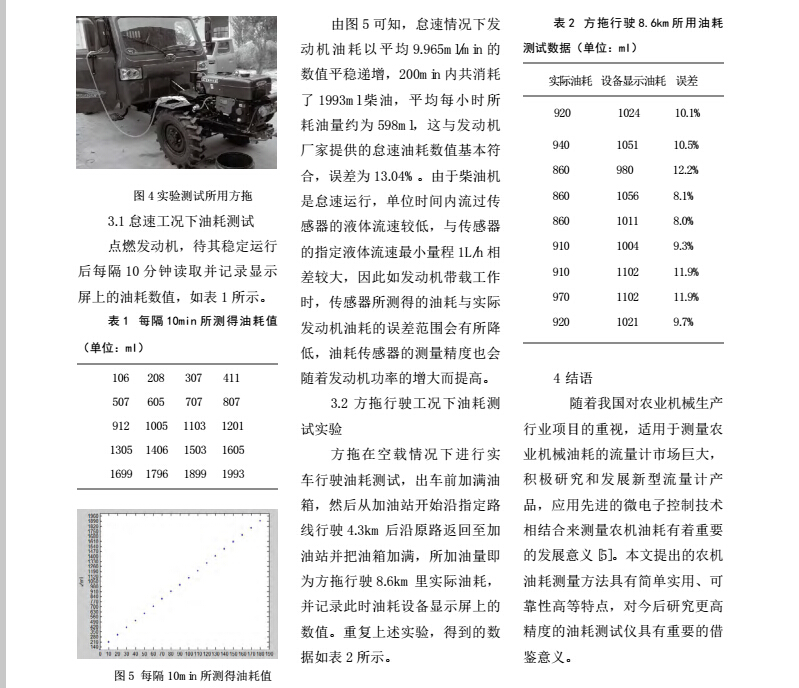

实验平台采用的是广西某企业生产的方拖，其发动机为时风欧第二代的单缸发动机，功率为

14.7kW，怠速空载运行情况下每

小时消耗柴油约为 0.52L，方拖空载载行驶 100km 所有柴油约为

9~11L。按图 3 所示安装流量计

传感器，因为该款发动机的回油管并不回到油箱而是直接回到滤清器上，所以无需装回油传感器。进油传感器把流过的柴油体积转换成脉冲信号发送给显示屏进行处理，发动机消耗的油量数值会实时显示在显示屏上。
