浸入式双束多普勒流量计在污水管网流量监测中的应用

针对目前污水管道流量监测存在安装不便和测量精度不高的问题 ，提出将浸入式双束多普勒污水管道流量计应用于污水管网流量监测。该流量计通过浸入式的安装方式，可以方便地通过窨井安装在污水管道中，并利用双束多普勒信号测量，去除管道中涡流、湍流等对测量精度的影响。介绍了浸入式双束多普勒污水管道流量计的系统组成、工作原理、测量过程和安装精度要求，并介绍了其工程应用情况。

江苏省自然科学基金(BK20141389);南京工程学院创新基金(CKJB201406)。在污水管道内安装流量液位在线监测设备,可对管道内水流情况进行精确监测,提高排水系统改造决策的科学性与系统的运行管理水平。目前各种传统的流量检测方法(如明渠流量计、电磁流量计、浮子流量计)存在以下问题1安装问题:污水管道,特别是城市的排水管道大部分埋在地下,安装非常不便,目前主要安装在污水泵站,无法对整个污水管网进行监测;2测量干扰问题:污水管网中情况比较复杂,存在大量涡流、湍流等情况,测量精度无法保证。针对上述问题,本文提出了将浸入式双束多普勒流量计应用于污水管网流量监测。通过污水管网的窨井,可以方便地将浸入式双束多普勒流量计探头安装在污水管道中,并采用两个独立的同频的多普勒信号分别向两个相反方向测量流速。由于在一个较短的距离内,可以假设两个多普勒信号受到的干扰相同,通过算法处理,大大提高测量的精度。

1浸入式双束多普勒流量计的设计

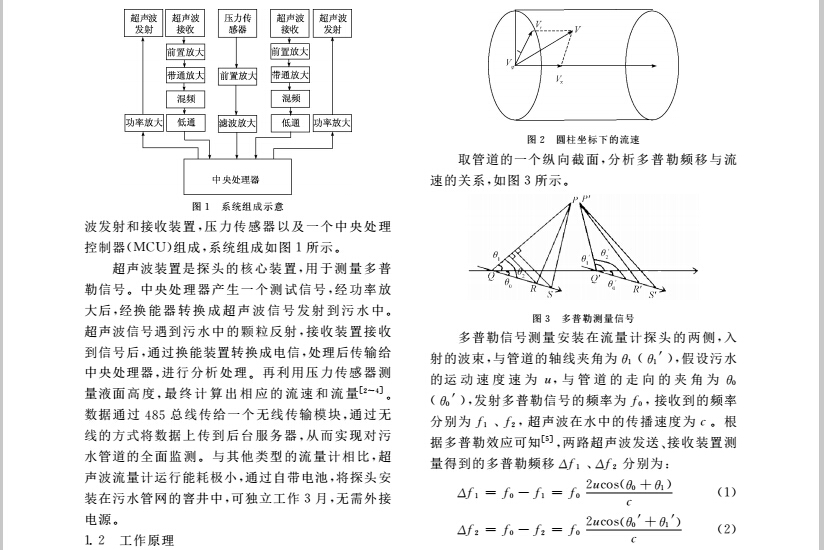

1.1系统组成

浸入式双波束多普勒流量计由两套独立的超声
