天然气流量计算机检定装置的建立
一、背景
GB/T18603-2014 《天然气计量系统技术要求》对流量计算机检定/校准提出了明确的要求, 需要对流量计算机的现场信号采集及转换通道的误差进行检定/校准, 对流量计算机所计量的天然气不论按照什么标准(或规程)进行数据处理以及相关参数的设置都需检查核算。 为保证计量器具测量结果的准确一致,维护供需双方的经济利益,对流量计算机开展检定和校准是十分必要的。 为了适应量传需要,我中心依据JJG1003-2005《流量积算仪检定规程》建立了一套天然气流量计算机检定装置,并通过了国家质检总局组织的计量标准考核。
二、建标准备工作
1.工作原理及组成
流量计算机可实时接收温度、压力、流量的电信号,对流量测量值进行温度、压力修正,实现流量的准确计量。 流量计算机的检定,是通过对每个单独的参数进行检定,然后再对各个参数进行评定的方法来确定流量计算机的量值。
流量计算机的检定根据所配套的不同流量计算机的程序分为两种:一种是信号通道的检定;另一种是计算软件检定。
信号通道检定时,用直流电阻箱、多功能校验仪,给出温度对应的电阻值或模拟信号(4~20)mA、压力对应的模拟信号(4~20)mA、流量脉冲信号,利用上述标准信号源对流量计算机各测量通道(温度、压力、流量)进行检定, 读取流量计算机各通道的输出值, 按JJG1003-2005的要求计算出流量计算机各通道的测量误差。
计算软件检定时,利用标准信号源或人工设置参数的方法, 使流量计算机各输入信号处于相对恒定值,读取流量计算机流量输出值,按JJG1003-2005的要求计算出流量计算机各通道的测量误差。
2.主要技术指标

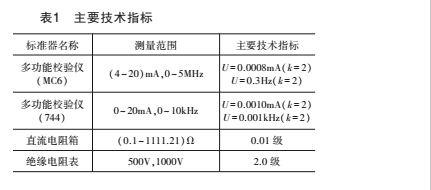

计量标准装置的主要技术指标如表1所示。

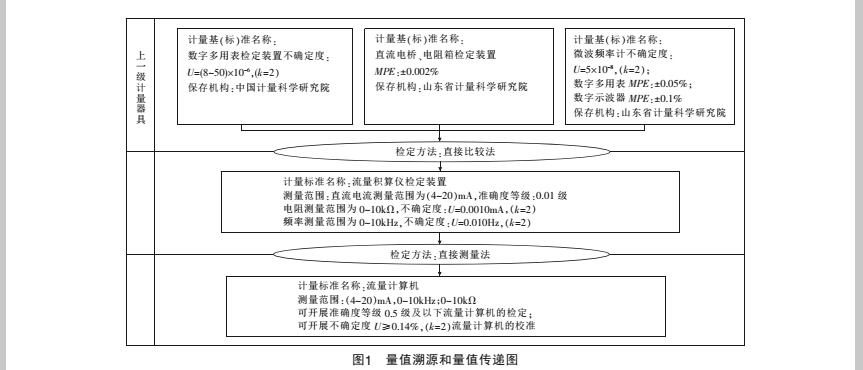

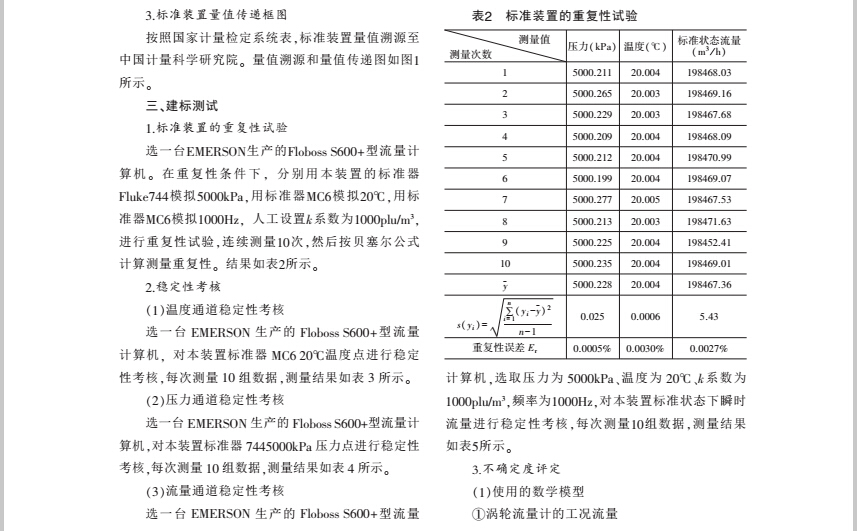

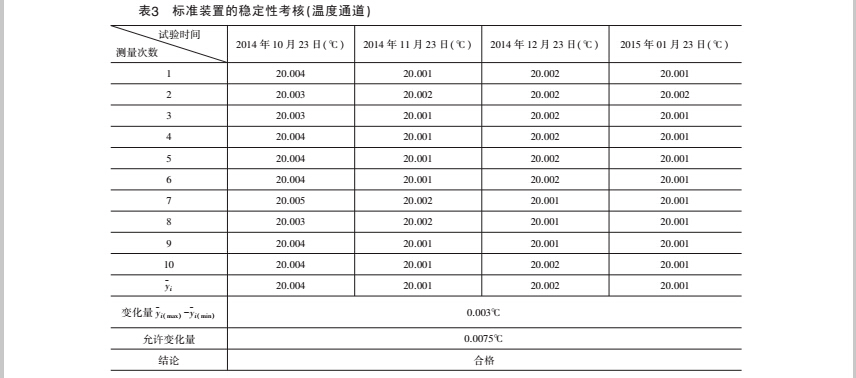

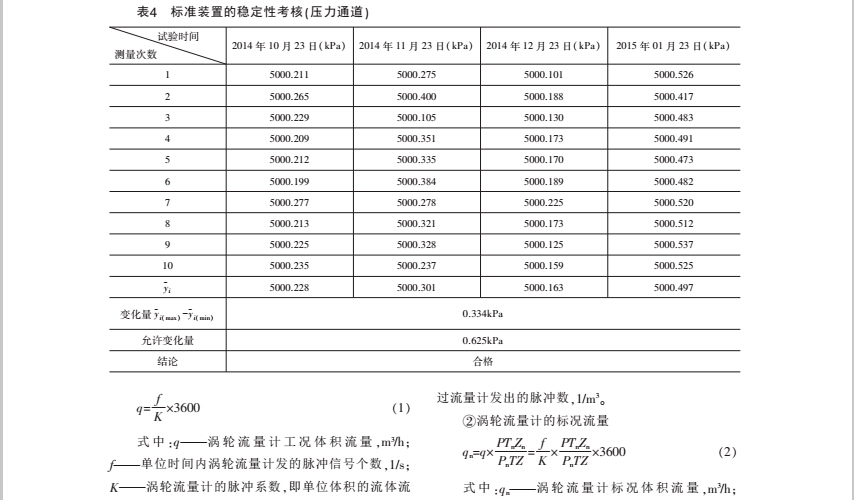

4.检定或校准结果验证

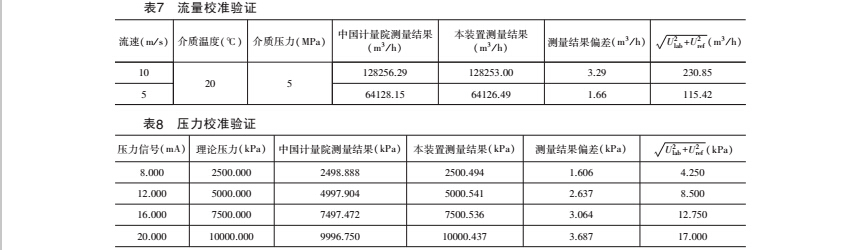

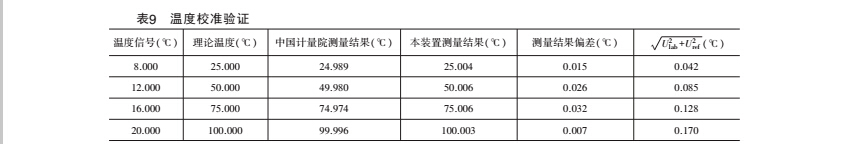

选一台美国DANIEL公司产的S600+型的流量计算机,其测量范围为0~7200m3/h,具备中国计量科学研究院的有效校准证书。 采用本装置进行校准测试,测量结果偏差小于两标准装置的测量不确定度方和根,满足JJF1033-2008《计量标准考核规范》要求,本装置的测量准确度得到验证。 验证结果如表7、表8、表9所示。
四、标准装置的考核
1.申请计量标准考核前的准备
按照JJF1033-2008的要求,做好以下准备工作:
(1)根据JJG1003-2005的要求 ,配备了计量标准器及配套设备。
(2)对计量标准的主要计量特性进行了测试。
(3)对环境条件进行了监控和记录 ,确认满足开展检定或校准工作的要求。
(4)明确了能够有效履行职责的计量标准负责人,配备了两名以上与开展项目相一致的检定员。
(5)编制了《计量标准考核申请书》和《计量标准技术报告》,开展了模拟检定,建立了计量标准文件集。
2.申请考核
所有准备工作完成后,向国家质检总局提交了考核申请,2015年9月, 国家质检总局组织成立考评组,对标准装置进行了书面审查和现场考评。 确认流量计算机检定装置经考核符合JJF1033-2008和《计量检定人员管理办法》的要求,其计量标准器和主要配套设备的计量特性均符合JJG1003-2005的要求;人员和环境条件及技术措施符合要求; 不确定度表述正确、评定合理。 本装置可以开展该项计量检定工作。
