本文参照 ＪＪＧ１０３７ －２００８《涡轮流量计检定规程》和 ＪＪＦ１０５９ １ －２０１２《测量不确定度评定与表示》，使用音速喷嘴标准装置检定涡轮流量计，建立了涡轮流量计仪表系数的不确定度评定模型，并对其测量值的不确定度进行评定。

１.概述

涡轮流量计的测量参照ＪＪＧ１０３７ －２００８ 《涡轮流量

计检定规程》，将被检涡轮流量计与音速喷嘴法气体流量标准装置串联，根据被检流量计的流量选择相应的音速喷嘴。在检定过程中，检定气体流经被检涡轮流量计，将装置显示的累计体积与被检涡轮流量计指示的累计体积流量进行比对，得到被测流量计的示值误差，进而分析其不确定度。

2.建立测量模型

2.1测量模型

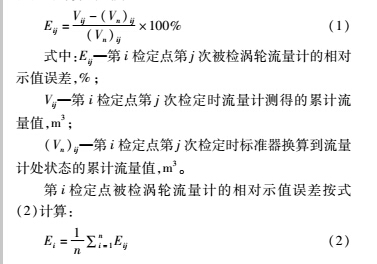

检定过程中，根据检定规程，被检涡轮流量计是示值误差的计算公式为

式中：Ｅｉｊ—第ｉ 检定点第ｊ次被检涡轮流量计的相对示值误差，％；Ｖｉｊ—第 ｉ 检定点第 ｊ 次检定时流量计测得的累计流

量值，ｍ ；（Ｖｎ ）ｉｊ—第ｉ 检定点第ｊ次检定时标准器换算到流量计处状态的累计流量值，ｍ 。

第ｉ 检定点被检涡轮流量计的相对示值误差按式

２ ２ 实验条件

用ＤＮ４００ 负压法音速音速喷嘴气体流量标准装置（不确定度Ｕ ＝０ ３％，ｋ ＝２；测量范围：（１ ～１５０００）Ｎｍ ／ｈ））作为计量标准器，对 ＬＷＱ －１００ 型、流量范围为（２０ ０ ～４００ ０）立方米/h测量介质为空气的涡轮流量计进行检定为例，进行不确定分析评定。
