浅析流量计系数对原油动态交接计量的影响

时间:2017-08-15 13:30 来源:http://www.shslgs.com 点击数:

流量计是对于动态原油交接的一种计量方法 油计量中应用较为广泛。但是在使用流量计进行动态原 对于原油计量结果会产生一定的影响,因此釆取一定方 显得十分必要。本文将着重围绕原油动态计量中流量计 原油动态计量精度,控制管输原油外销损耗。

0.引言

目前在国内商品原油计量方式中,以流量计为 主要器具的动态计量方式已占主导地位。据不完全 统计,在中石油股份公司所属的油田分公司,动态 计量站和静态计量站分别占总数的74.6%25.4%

1.公司计量现状

我公司目前共有计量站点28个,其中上游计量 交接站点共24个,下游交接计量站点4个。克石化 原油交接点、乌昌中心站、石化分输站均是采用动 态交接计量的外销站点;独山子末站是采用立式金 属罐静态交接计量的外销站点。据统计,2016年动 态原油计量交接油量占公司交接油量总数的91%

2.影响原油动态交接计量的因素分析

在原油管道输送过程中,原油流量计担负着原 油交接计量的重要任务,在实际计量过程中,由于 受到各种环境因素的影响,导致原油计量误差的产 生,继而影响到原油输送工作的正常运行,因此, 对原油流量计量误差的原因进行深刻分析对保障原 油输送工作的正常运行具有重要意义。

3.流量计检定系数对计量误差的影响

3.1油品温度对流量计系数的影响

新疆油田油气储运公司克石化原油交接点共有 11台在线流量计,采用自动采集温度、压力数据。 对采集的数据进行分析汇总,发现在中、大流量点, 流量计系数变化趋势平稳,尤其是在中流量点运行 的状况最优。

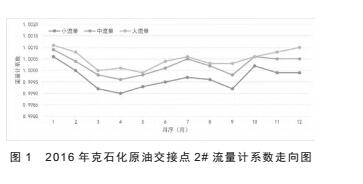

12016年克石化原油交接点2#流量计系 数走向图。

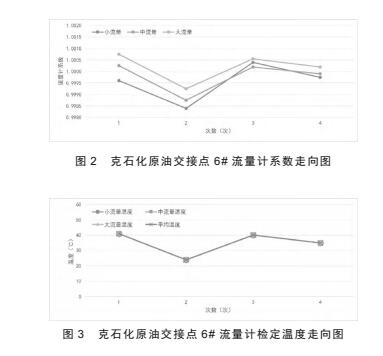

选取201610月调差后6#流量计的检定数据 进行分析说明。从图2、图3来看,四次检定数据出 现规律性的变化。大、中、小流量曲线分布情况符 合流量计工作规律,其变化趋势和检定油温变化趋势一致,也就是说,原油温度的高低决定了流量计 系数的大小。为进一步证明检定温度应与平时流量 计工作温度保持一致的重要性,还根据JJG667-2010 《液体容积式流量计检定规程》对实际例子计算温度 改变对原油补差量的影响。通过分析得出流量计系 数对原油动态交接计量的影响很大,而温度对流量 计系数的影响尤为重要。要做到流量计日常运行时 温度应与检定时温度尽量一致,流量计日常运行流 量尽量与检定时的中流量保持一致,减少由于温度 和流量因素对计量准确度的影响。


4.减少误差的方法和途径

4.1检定温度与运行温度的关系

通过上文的分析得知,温度是对流量计计量过 程中有很大影响的一个参数,尤其对流量计系数MF 值影响很大,当检定温度每增加(降低5 °C可影响 流量计系数0.03%左右,造成较大的补差量。

解决措施:1)要做到流量计日常运行温度应 与检定时温度尽量一致,流量计日常运行流量尽量 与检定时的中流量保持一致,减少由于温度因素对 计量准确度的影响。2)双方协商后,可量化为流 量计在前一检定周期运行的平均温度作为此次检定 温度,以避免温度差异给流量计检定结果带来较大 的误差,从而造成补差量的失真,造成一方经济损失。

4.2检定前设备的预热

在流量计投入运行前,环境温度(包括计量室 内温度与被计量油品温度相差较大,对流量计及 计量性能、准确性均有明显影响。

解决措施:1)在流量计投入运行时,一定要 先进行对设备的预热操作,并规定最短的预热时间, 以保证整个流量计系统达到温度基本一致。当流量 计出口温度与体积管温度一致时,说明预热结束。2) 为解决转子与壳体的体膨胀不同步而产生的问题, 采取对计量仪表加保温套等保温措施。尤其在秋末、 春初,暖气停供之前的一段时间,天气温差大,室 内温度偏低更应注意这点。

4.3做好检定前准备工作

我公司实行每个月在甲乙双方共同监督下对流 量计标定一次,每半年由国家计量站标定一次。在 进行流量计标定前,配合调度室提前准备储备合适 的油品,油品尽量与输送油品物性一致,导通流程 并做好预热准备。

5.结语

合理控制原油外销损耗的几点要求如下:

1)温度对流量计系数影响很大,要做到流量 计日常运行温度应与检定温度尽量一致。

2)流量计日常运行流量范围要控制在最大流 量的30°%~70%之间。

3)控制油品物性变化小,油品粘度波动不宜 过大。

4)严禁检定系统发生漏失等事故,例:四通 阀内漏、排污阀内漏等。

5)严格执行计量化验操作规程,避免或减少 在取样、测密测温、测含水率的人为操作误差。

6)制定严格的巡检制度,及时发现过滤消气 前后压差的异常变化,及时采取措施加以处理。

综上所述,流量计系数的改变对动态计量影响 因素最大,我们要科学合理的组合这些参数,才能 使精度更精确,使我们的输送损耗得以减少。
