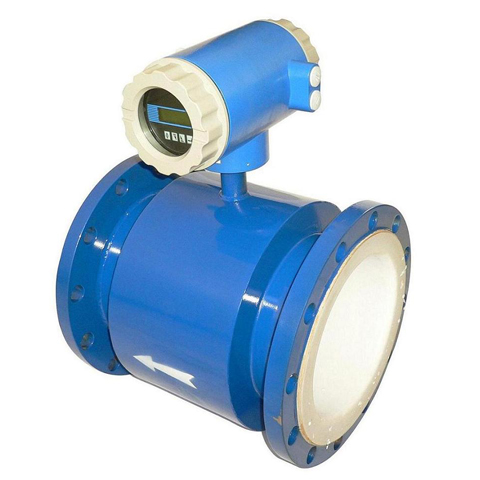

SLF一体式智能电磁流量计流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。采用国际最新最先进的单片机(MCU)和表面贴装技术(SMT)，性能可靠，精度高，功耗低，零点稳定，参数设定方便。采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，性能稳定可靠。SLF一体式智能电磁流量计采用非均匀磁场的新技术及特殊的磁路结构，磁场稳定可靠，而且大大缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。可根据用户实际需求现场在线修改量程。具有空管自动复零功能。测量管内无阻流件，因此无附加压力损失。由于感应电应信号是在整个完满磁场的空间中形成的，是管道截面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。测量结果与液体的压力、温度、密度、粘度、电导率（不小于最低电导率）等物理参数无关。使用方便，安装后只需接上电源，不需其它任何操作，即可输出标准信号，便于非专业人员使用。
整机和传感器技术数据
| 执行标准 | JB／T 9248—1999 | ||||
| 公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||
| 最高流速 | 15m／s | ||||
| 精确度 | DNl5～DN600 | 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) | |||
| DN700—DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | ||||
| 流体电导率 | ≥5uS／cm? | ||||
| 公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
| DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊订货 | |
| 环境温度 | 传感器 | —25℃—十60℃ | |||
| 转换器及一体型 | —10℃—十60℃ | ||||
| 衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA | ||||
| 最高流体温度 | —体型 | 70℃ | |||
| 分离型 | 聚氯丁橡胶衬里 | 80℃；120℃(订货时注明) | |||
| 聚氨酯衬里 | 80℃ | ||||
| 聚四氟乙烯衬里 | 100℃；150℃(订货时注明) | ||||
| 聚全氟乙丙烯(F46) | |||||
| 加网PFA | |||||
| 信号电极和接地电极材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | ||||
| 电极刮刀机构 | DN300—DN3000 | ||||
| 连接法兰材料 | 碳钢 | ||||
| 接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||
| 进口保护法兰材料 | DN65—DNl50 | 不锈钢1Crl8Ni9Ti | |||
| DN200～DNl600 | 碳钢十不锈钢1Crl8Ni9Ti | ||||
| 外壳防护 | DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||
| 其他传感器、——体型流量计和分离型转换器 | IP65 | ||||
| 间距(分离型) | 转换器距离传感器一般不超过100m | ||||
转换器技术数据
电源 | 交流 |
<span xm |
直流 | 11—40V | |
操作键和显示 | 按键式 | 4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；3行LCD宽视角、宽温、带背光显示；第1行显示流量值；第2行显示流量单位；第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 |
磁键式 | 2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；2行LCD宽视角、宽温、带背光显示：第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。第2行：显示流量。 | |
内部积算器 | 正向总量、反向总量及差值总量。 | |
输出信号 | 单向模拟输出 | 全隔离，负载≤600D．(20mA时)；上限：0—21mA可选，每档lmA；下限：0—21mA可选，每档1mA；正、反向流量输出方式编程。 |
双向模拟输出 | 下限限制为。或<span xm | |
双向脉冲输出 | 两路输出分别对应正向和反向流量频率0～800Hz上限1—800Hz可选每档IHz；方波或选定脉宽，选定脉宽上限2．5S，每档1ms；无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。 | |
双路报警输出 | 可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选； 带隔离保护的晶体管开关输出可吸收250mA的电流耐压35V.(与脉冲输出不隔离) | |
数字通讯 |
<span xm | |
衬里的选择
衬里材料 | 主要性能 | 最高介质温度 | 适用范围 | |
<span xm | 分离型 | |||
聚四氟乙烯（<span xm | 是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 | 70℃ |
<span xm | <span xm |
聚全氟乙丙烯（<span xm | 同<span xm | 同上 | ||
聚氟合乙烯（<span xm | 适用温度上限较聚四氟乙烯低，但成本也较低。 | 80℃ | ||
聚氯丁橡胶 | <span xm |
<span xm | 水、污水、弱磨损性的泥浆矿浆。 | |
聚氨酯橡胶 | <span xm <span xm | 80℃ | 中性强磨损的矿浆、煤浆、泥浆 | |
进口保护法兰和接地法兰(或接地环)的选择
兰种类 | 适 用 范 围 |
接地法兰<span xm | 适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。 |
进口保护法兰 | 当介质有强磨损性时选用。 |
电极的选择
电极材料 | 耐蚀及耐磨性能 |
不锈钢<span xm | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
哈氏合金<span xm | 对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
哈氏合金<span xm | 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：<span xm |
钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸<span xm |
钽 | 具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐<span xm |
铂／钛合金 | 几乎能耐<span xm |
不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性的介质。 |
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 | |
