电磁流量计在水厂流量计量中偏差原因分析及控制

时间:2017-09-06 16:28 来源:http://www.shslgs.com 点击数:

电磁流量计在水厂承担了非常重要的角色,尤其进出总管上的结算流量计,它们出现计量偏差将直接影响供水计量,从而影响供水费用结算。本文主要以宋六陵水厂电磁流量计流量偏差问题例,从电磁流量计的原理入手,对仪表设计、安装、维护、管理等方面进行探讨,浅析电磁流量计产生偏差因素,来提高水厂流量计准确性、可靠进行探讨;针对水厂实际,对仪表设计、安装、管理提出应对控制策略,为相关部门在电磁流量计管理及准确性研究提供参考借鉴。

1.导言

电磁流量计具有许多优点而被广泛应用于水厂流量计量,并在水厂与相关单位水量结算过程中发挥着越来越重要作用。绍兴市制水公司宋六陵水厂在进、出水总管上,分别安装有多台口径在 DN500 及以上电磁流量计流量计。从 2001 水厂投运以来,水厂进、出水偏差基本在流量计误差±1%范围内。但近年来,水厂进、出水量偏差有增大趋势,为此我们对流量偏差原因进行分析,以提高电磁流量计准确性。

2.计量偏差原因查找与分析

电磁流量计基本原理是法拉第电磁感应定律,即导体在磁场中切割磁力运动时在其两端产生感应电动势。导电性液体在垂直于磁场的非磁性测量管内流动,与流动方向垂直的方向上产生与流量成比例的感应电势。由于受 K(系数)B(磁感应强度)、D(两电极间距离)的变化及磁场方向、连线与液体方向三者的垂直度都会引起测量误差,因此影响电磁流量计测量误差的原因很多,包括仪表的使用及维护、安装条件及方式、设计及选型等因素。

2.1 安装条件不符

电磁流量计作为高精度检测仪表,在设计安装过程中有严格技术要求,如流量计前后直管段长度不符,管道流体不满管、管道水流中气泡因素等。

2.2 计量仪表的电缆线过长

电磁流量计是由特定的电缆将传感器和转换器连接成的一个系统,电缆长度、绝缘情况、屏蔽层数、分布电容及道题横截面积等都会对测量结果产生影响,严重的还可以使流量计无法正常工作。一般安装过程中电缆应越短越好,其长度应在允许的范围之内,最大长度由待测液体的电导率、屏蔽层数、分布电容、导体横截面面积等决定,同时应尽量避免出现中间接头,末端应处理好。为减少计量仪表电缆线干扰。

2.3 一、二次仪表匹配

在流量计使用过程中由于仪表本身生命周期或故障,对部件更换以后,由于设备匹配性问题产生误差。在电磁流量计故障中,一次仪表和二次仪表的部件故障较为常见。

2.4 仪表存在零位飘移

电磁流量计在使用一段时间后,因各种原因容易出现零位飘移现象。

2.5 仪表存在流速偏低

一般电磁流量计要求最低流速在 0.3m/S,流速过低会导致计量误差偏大。

2.6 仪表电极存在结垢

电磁流量计经过一定时间运行后,流量计电极表面和管道内壁常会受到污染。若附着层电导率与流体电导率相近,则会使传感器二电极间电阻变得很小,甚至短路,输出显示负偏差,甚至不能正常工作,若附着物为绝缘性物质,则电极间阻力增大,使误差增大,严重时流量计不能正常使用。

2.7 传感器、转换器性能参数指标不符标准要求

传感器的输出信号很小,通常只要几毫伏,为了提高抗干扰能力,传感器的零电位必须单独可靠接地,且传感器输出幸好接地点应与被测流体电气连接。传感器的接地电阻通常应小于 10Ω,在连接传感器的管道内涂有绝缘层或采用非金属管道时,传感器两侧应安装接地环,并可靠接地,以使流体接地,流体电位与地电位相同。在对传感器检测中国,传感器电极电阻、励磁电阻、励磁对地绝缘等指标都有明确的控制标准。对仪表转换器在摸拟高、中、低三种不同流量工况下,其偏差值均在误差标准范围内,要求实际测量值与计算值偏差<设定点的 1.5%。通过检测,能及早发现部分仪表参数异常,从而通过分析,落实整改措施,对相关仪表加以优化和维护,保证仪表运行稳定、可靠。

3.宋六陵水厂电磁流量计偏差问题

3.1 部分转换器仪表已停产无法维修

2006 年以前DN1600 口径以上电磁流量计的转换器均采用 SC100 IFC110 且配有外置放大器,目前全部改为配置 IFC300 做为二次仪表,外置放大器变为了内置放大器。

3.2 二次仪表更换后无法准确匹配

根据厂家介绍,现有的 IFC300 理论上与原传感器是可以匹配使用,不同型号的转换器理论上也能相互替换,但是有功率放大器的存在,和内部参数励磁频率的不同(IFC300IFC110 在口径大于 1000mm 时的励磁频率为 1/36SC100AS的励磁频率为 1/32),会影响流量,会存在一定误差。若要真正的测量准确,只能将新 IFC300 和旧传感器进行实流标定。

3.3 电极上的结垢无法清除

2015 1 月公司对一期进水阀进行检修期间,利用供水总管停水间隙对一期进水总管电磁流量计内部进行了检查,发现流量计电极表面附着物严重,表面附着厚厚一层粘稠物,几乎无法辨别电极所在位置。

3.4 部分流量计流速过低

按仪表出厂要求流量计管道流速不能低于 0.3m/s,而水厂内及输水管上流量计一般按照最高流量设计,口径一般都进行放大,部分仪表检测流量达不到流量计最低流量要求,从而影响正常计量。

3.5 部分仪表有零位漂移现象

从对进、出水流量计检查来看,电磁流量计使用一段时间后,因各种原因会存在仪表零位漂移现象。

3.6 部分流量计设计安装不规范



从水厂进出流量计安装位置看,由于场地限制,设计过程中,没有对流量计技术指标进行系统考虑,进水流量计前后直管段长度达不到流量计安装要求。部分流量计井设计不合理,流量计连接直管预留太少,比对管段长度不够,便携式流量计无法参与比对。

4.控制策略

4.1 定期计量仪表传感器、转换器检测

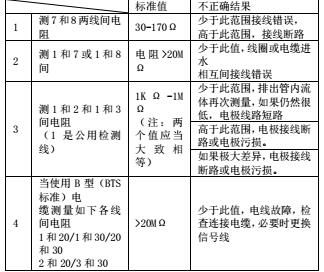

定期邀请厂家技术人家对水厂进、出水主要电磁流量计的传感器进行检测,可以从中对电磁流量计的励磁对地绝缘、电极电阻、励磁电阻、励磁对地绝缘、转换器实测偏差等性能参数检查,发现问题及时处理。传感器绝缘电阻和各信号阻值如下表:


4.2适时对仪表零位漂移的检测

利用施工及低水量供水等时段,适时组织技术人员对仪 表的零位进行检测,确保仪表精度准确正常。

4.3及时检修故障仪表

及时协调组织相关部门,做好结算流量计故障仪表的检 修工作。

4.4建议建立超声波流量计定期比对制度

为加强流量计准确性管理,在现有每年安装4. 1条方法进行参数检测检查基础上,建议建立超声波流量计定期比对 制度,每年定期对流量计的准确性进行比较,以及时发现流 量计的偏离。

4.5合理调度

通过合理调度,尽可能减少低流速现象发生,达到既保 证水质达标、水量水压充足,又尽可能满足流量计仪表最低 流速参数的要求。
