质量流量计在油田计量的应用前景

油田生产对计量准确度的要求越来越高，如何有效避免和消除影响原油计量准确度的因素，找到一种较理想的计量方式或手段，已成为油田计量中亟待解决的一个重要课题。油田开发后期，原油经过破乳处理后油水分层明显、含水波动加剧，传统手工取样化验含水不能满足生产，找到一种可靠、成本适宜、能实时监测原油含水数据的计量方式或手段，已成为油田计量中亟待解决的一个重要课题。质量流量计具有结构简单、计量稳定、精度高、故障率极低的特点，是一种理想的计量装置，在含水原油计量中，比容积式流量计更可靠，其特有的体积含水测量法，搭配计算机网络系统（SCADA 系统），更可实时综合反映出站点所管辖片区的生产动态，对指导生产具有十分重要的意义，该流量计是一种理想的计量设备。

目前长庆油田第七采油厂大板梁作业区使用的质量流量计为本公司提供的微弯型质量流量计，由 U 型质量流量计改进而来，是一种利用流体在振动管中流动而产生与质量流量成正比的科里奥利力的原理来直接测量质量流量的仪表，由振动管与转换器组成。下面就其特点和安装要求以及发展潜力、日常维护进行说明。

1 质量流量计的特点

质量流量计测量系统能直接测量和显示被测介质的温度和密度，还可显示被测介质的质量流量，后者与被测介质的其他参数如密度、温度、压力、黏度和流动状态无关。由于采用集成化设计、连续式测定，其结构简单、可靠性高，可得到与质量流量成正比完全线性的信号，无需特殊运算；在液体中混有不溶解气体，固粒混合流体、高黏度流体情况下都能进行多种流体质量流量的连续测定。

日常运行精确度大于 0.2 级，一般为±0.15%；内部无可动部件，仪表从出厂到使用过程中都有良好的稳定性；量程比宽，大大优于其他传统仪表；管内无插入件，无机械传动机构，体积小，重量轻，便于维护；配合数字化显示仪表，可方便直观地得到流体在线测量值及流体温度、密度等参数。

2 质量流量计的安装注意事项

（1）安装位置应远离能引起管道机械振动的干扰源以及强磁场源，避免引起质量流量计的零点漂移现象；

（2）传感器的安装位置应使管道内流体始终保证充满传感器测量管，且有一定憋压，这就要求安装位置应在管道的低端。若被测流体是液体，则外壳朝下，避免空气聚积在传感器振动管内， 若被测流体是气体，则外壳朝上安装传感器，避免冷凝液聚积在传感器振动管内；

（3）传感器的安装位置应注意减少安装应力，安装法兰必须与管道法兰同轴连接，注意减少连接时的扭矩和弯曲负载；

（4）传感器安装后，其外壳应处于自由悬空状态，可在传感器两侧管段设立稳固支撑。

3 取代传统含水测定方式

油田开发后期，原油经过破乳处理后油水分层明显、含水波动加剧，传统手工取样化验含水不能满足生产， 需安装射频含水分析仪进行含水数据采集，但其昂贵的价格使其难以普及；而质量流量计可计算双组分流体成分比，应用在原油中，就是可推算出原油中水的体积比，其售价和现用刮板流量计相当，加上其计量可靠，完全可在各一线站点安装使用，配合现有计算机网络系统（SCADA 系统），更可实时综合反映出站点所管辖片区的生产动态，对生产具有直观的指导意义。

4 日常维护

质量流量计维护工作量小，只需定期进行零点标定，日常管理以检测传感器是否腐蚀、传感器运行参数是否正常为主。其精度下降主要是结垢影响，处理办法：

结垢后，一般采用现场高浓度盐酸清洗及外送厂家清洗、检定方式，解决内壁结垢问题，存在安全隐患和维护周期长问题，且过保后厂家维护收费，无法报销；为节约成本，延长使用寿命，解决结垢问题造成的计量不准，降低清洗的安全隐患，可新建一套简易清洗装置，定期对该流量计内壁清洗，保障计量精度；备用一定数量的质量流量计，及时对传感器腐蚀严重的质量流量计进行更换，降低运行风险。

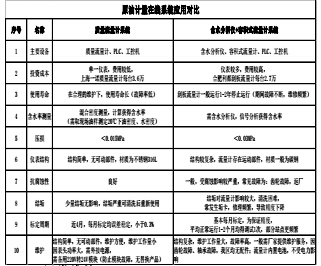

综合以上分析，原油计量工作在油田生产中是必不可少的环节，对企业生产指标管理具有重要意义，必须加以重视，积极引进新工艺、新方法，提升计量工作的科学性和合理性。与常规仪表相比，质量流量计优点突出，可以同时计量并显示多个生产常用参数，功能齐全；从成本、使用寿命、运行稳定性（稳定的计量精度）、维护难度四个方面分析，均优于现用的容积式流量计；在原油含水资料录取方面，更具有压倒性优势，配合 SCADA 系统即可实现含水数据实时采集分析，为油田区块开发提供快捷可靠的基础数据。
