楔形流量计是一种差压式流量计。19 世纪 70 年代，中国引进美国泰勒公司生产的楔形流量计，在高粘度及脏污流体的计量中取得令人满意的效果。截至目前，国内已有许多厂家专门从事楔式流量计的设计、制造、安装等工作，从而加速了楔式流量计的推广及应用范围。2013 年 5 月，我处引进西安国仪测控有限公司生产的楔形流量计，并率先在乔河采油作业区进行试验，主要用于增压站毛油计量。在 6 个月的试用中，该流量计在毛油计量中相对以前常用容积式流量计的优势明显。本文主要以乔河采油作业区刘玲玲站、关四增、庆一联安装的三台楔形流量计作为研究对象，对楔形流量计在毛油计量中的精确度、故障率、安全性进行深入研究，和油田常用的容积式流量计进行对比，得出楔形流量计在毛油计量中的优势所在。

1 测量原理

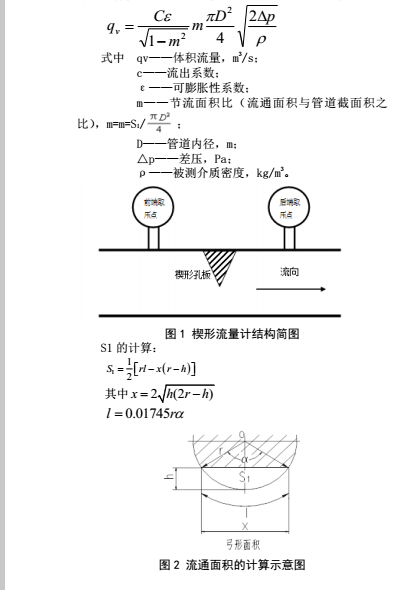

楔形流量计根据伯努利公式，利用流体在流动过程中遵守能量守恒定律，即动能和静压能之和不变，以流体通过起节流作用的圆缺楔形块时产生压差的原理而进行流量测量的。楔形流量孔板由两块平板（一般为不锈钢）制作而成，这两块平板在临界角上焊接在一起，然后插入槽内，差压引出管在位于楔形片中心两边等距离的地方（图 1）。当流体流经 V 形节流块时，流通面积减小，流速增大，静压减小，从而产生静压力差。而压差的平方根与流量成正比。测得压差即可测得管道中的流量。楔形流量计的流量表达式为：

2 适用范围

由于楔形孔板结构独特，可用于粘滞性液体的流量测量，粘度可高达 500mPa·s，如测量燃油、渣油及重油等。楔形孔板适用于含悬浮颗粒的液固混合物，如浆状流体、污水等的测量。雷诺数使用范围宽广，可适用于极低的雷诺数（下限雷诺数 ReD=300），而雷诺数上限可达 106 以上，因此亦可用于气体、蒸汽之类流体的流量测量。

3 试验情况

刘玲玲站楔形流量计于 2013 年 6 月 5 日安装，关四增、庆一联楔形流量计于 2013 年 5 月 12 日安装。经标定校准后，运行正常。为了验证其准确度，我们先后对这三台楔形流量计分别进行了 8 次标定。标定结果显示流量计误差均在 2.0% 以下，符合油田毛油计量要求。

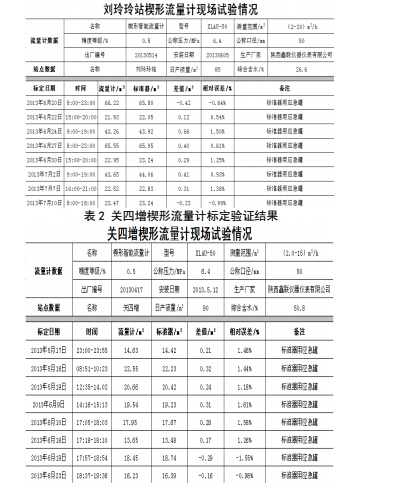

表 1 刘玲玲站楔形流量计标定验证结果

4 楔形流量计在毛油计量中的优点

（1）准确性高。从乔河作业区刘玲玲站、关四增、庆一联三台楔形流量计运行情况看，楔形准确度高运行稳定。（2）安全性好。以往油田常用的流量计为容积式流量计，普遍存在易受赃物卡堵现象，容易造成油气泄露事故。

楔形流量计因其原理结构，不会发生卡堵现象，避免了泄露事故的发生（3）维护简单。楔形流量计内部无可动部件，故障率低，维护费用少
