随着科学技术的发展，很多旧的事物不能跟上时代发展的需要，逐渐被新的事物所取代，这是 时代发展的必然。本文针对城区供水管网漏损及贸易表计费问题提出了改进方案，建议使用新的计量装 置超声波流量计代替原有的旋翼式水表，计费准确又能确保供水量、水压，实为供水部门的计量首选。

1.前言

阳谷县位于山东省西部，聊城市南邻，南与河南省 台前县毗邻，县辖12镇、3个办事处、3乡，城区面积 19.6k m2,城区人口 15万人，到2020年将达到20万人， 属暖温带季风气候，黄河、金堤河穿境而过，客水资源 比较丰富，但地下水资源相对贫乏，属严重的干旱缺水 区，人均水资源为220m3，仅为全国的1/11，全世界 的 1/40。

2.城区水表现状及存在的问题

阳谷县城乡供水总公司成立于1980年，贸易结算水 表总数4450具，而DN50以上的水表占总数的4%，但 用水量却占到公司总供水量的65%，用户大多为企事业 单位、小区，由于安装时间较长，安装不规范，水表品 牌繁多，质量参差不齐，小区物业、单位对国家计量器 具强制更换及校检不够重视，且不愿承担校检、更换费 用，造成“跑、冒、滴、漏”较多，公司经济效益受到 一定的损失。

根据《城镇供水管网运行、维护及安全技术规程》 贸易结算水表定期更换和检定周期应符合以下要求：

(1)直径DN15—DN25的水表，4年必须校检，6 年必须更换。

(2)直径DN40—DN50的水表，使用期限不得超 过4年。

⑶直径DN50以上或常用流量大于16m3 /h的水 表，检定周期为2年，无限定使用年限，但检定不合格 必须更换。

3.超声波流量计在供水工程中的重要性和可行 性

2015年前，我公司贸易结算表及小区、联户DN50 以上水表主要使用B级机械WS旋翼式水表或机械螺翼 式水表，由于B级机械水表始动流量较大，夜间或用水 量较小时，用水量不能计入贸易结算表，造成水司产销 率低，超声波流量计依靠其优势取而代之。

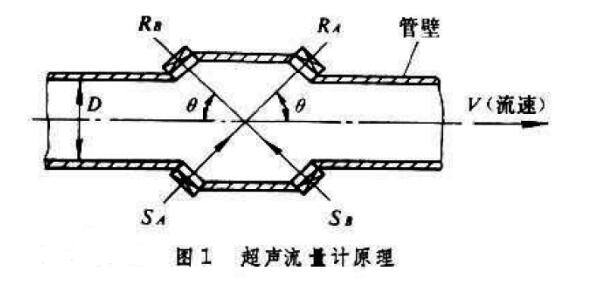

超声波流量计具有读数清楚、灵敏度高、安装方便、 流量大、不堵水等优势，它通过两个声波发送器（SA 和SB)和两个声波接收器（RA和RB)，同一声源的 两组声波在SA和RA之间和SB和RB之间分别传送， 它们沿着管道安装的位置与管道成e角（一般0=45 )，由于向下游传送的声波被流体加速，而向上游的 声波被延迟，它们之间的时差与流速成正比，来实现流 速的测量，改变了原有水表如家庭淋浴、入厕等小流量 用水不计量的现象。以下图1为超声流量计原理：

同型号超声波流量计与供水管道形成直管，减少了 水阻，能使其承受更大的流量，较其以往的旋翼式机械 水表流量增大了四倍，计量更加准确，量程比为400， 达到C级标准，增加了水费回收率，不愧为大型号机械 水表的最佳替代品。

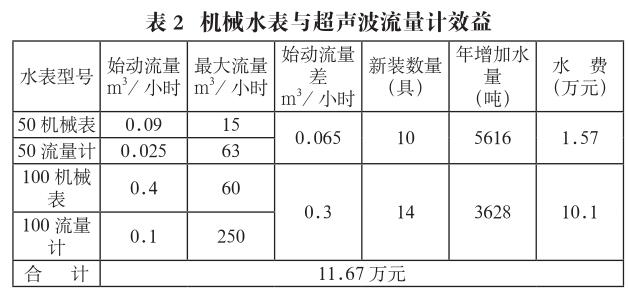

以下表2为机械水表与超声波流量计效益对比：

4.效益对比

2014年11月，我在参加山东省地理信息培训会时 发现浙江某企业展销的超声波流量计，该产品重量轻、 安装方便、计量准确、流量大、量程比高等优点，2015 年初，我们从增加公司经济效益出发，向总公司领导提 出了较大小区、企事业单位或用水量较大的用水户采用 超声波流量计的建议，总公司通过研究决定采纳了该建 议。从2015年2月份开始对新建小区总表及需换表的用户均釆用超声波流量计，提高了公司的经济效益， 年可挽回经济效益10万余元，用水户由原来需要安装 DN100机械旋翼式水表改为DN50超声波流量计，每户 可节省5000余元，每年为需报装或整改户节省8万元 左右，符合国家节能降耗政策，随着城区用户不断增加 及旧表改造的完成，效益将更加明显。
